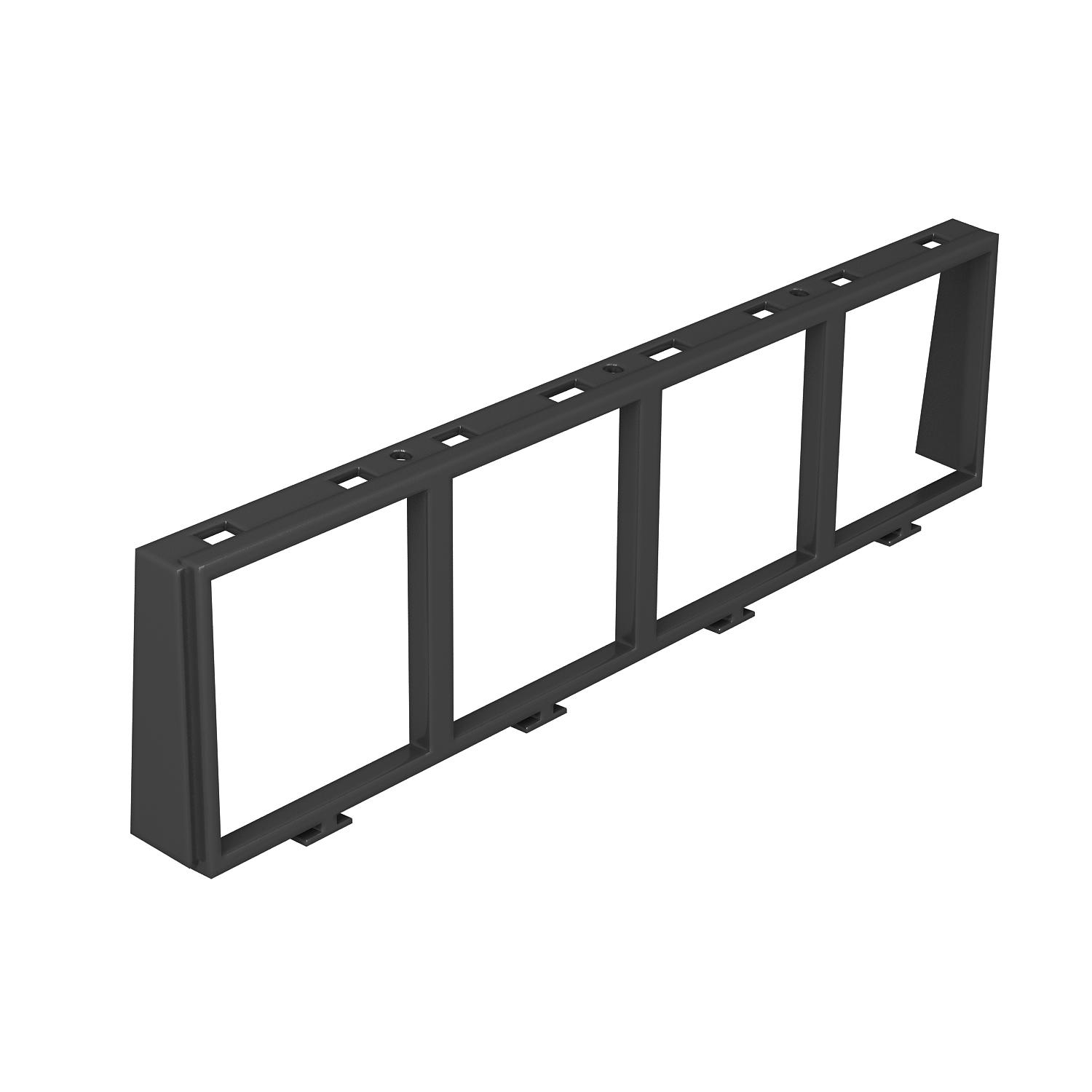

Telaio d'incasso per quattro apparecchi semplici Modul 45®
N. art. 7408670 | EAN 4012195674498
- Descrizione del prodotto
-
Descrizione del prodottoPer l'installazione di 4 singoli dispositivi Modul 45 per l'inserto del dispositivo System 55 con staffa di montaggio per l'installazione verticale dei dispositivi Modul 45.
Il telaio d'incasso è previsto per essere impiegato con prese a 0° (posizione di montaggio normale, aperture di contatto a destra e sinistra) e l'impiego in combinazione con connettori diritti (no connettori angolati).
-
- Dati tecnici
-
Dati tecnici
Adatto per canale sotto pavimento no Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Colore nero grafite; RAL 9011 Materiale Policarbonato/acrilnitrile butadiene stirolo Numero di apparecchi installabili 4 Piastra a pavimento no Possibilità di incasso della guarnizione no Tipo di montaggio apparecchi di installazione innestare - Tutti i tipi
- Download
-
Scheda tecnica MT45V 4 / 7408670 , 0.16MB , pdfIstruzioni di montaggio Floor socket GES R2 , 1.06MB , pdfIstruzioni di montaggio Istruzioni di montaggio per supporto universale , 0.16MB , pdfIstruzioni di montaggio Sistema di canali sottopavimento EÜK , 19.88MB , pdfIstruzioni di montaggio Istruzioni di montaggio OKB-U e OKB-E , 1.39MB , pdfIstruzioni di montaggio Istruzioni di montaggio sistemi di canali a filo battuto OKA-G e OKA-W , 3.48MB , pdfIstruzioni di montaggio Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfIstruzioni di montaggio Istruzioni di montaggio per l'uso di dispositivi in plastica GES9-3B, GES9-3S , 0.04MB , pdfIstruzioni di montaggio Guida dettagliata alla presa a pavimento GES R2 , 0.83MB , pdf
