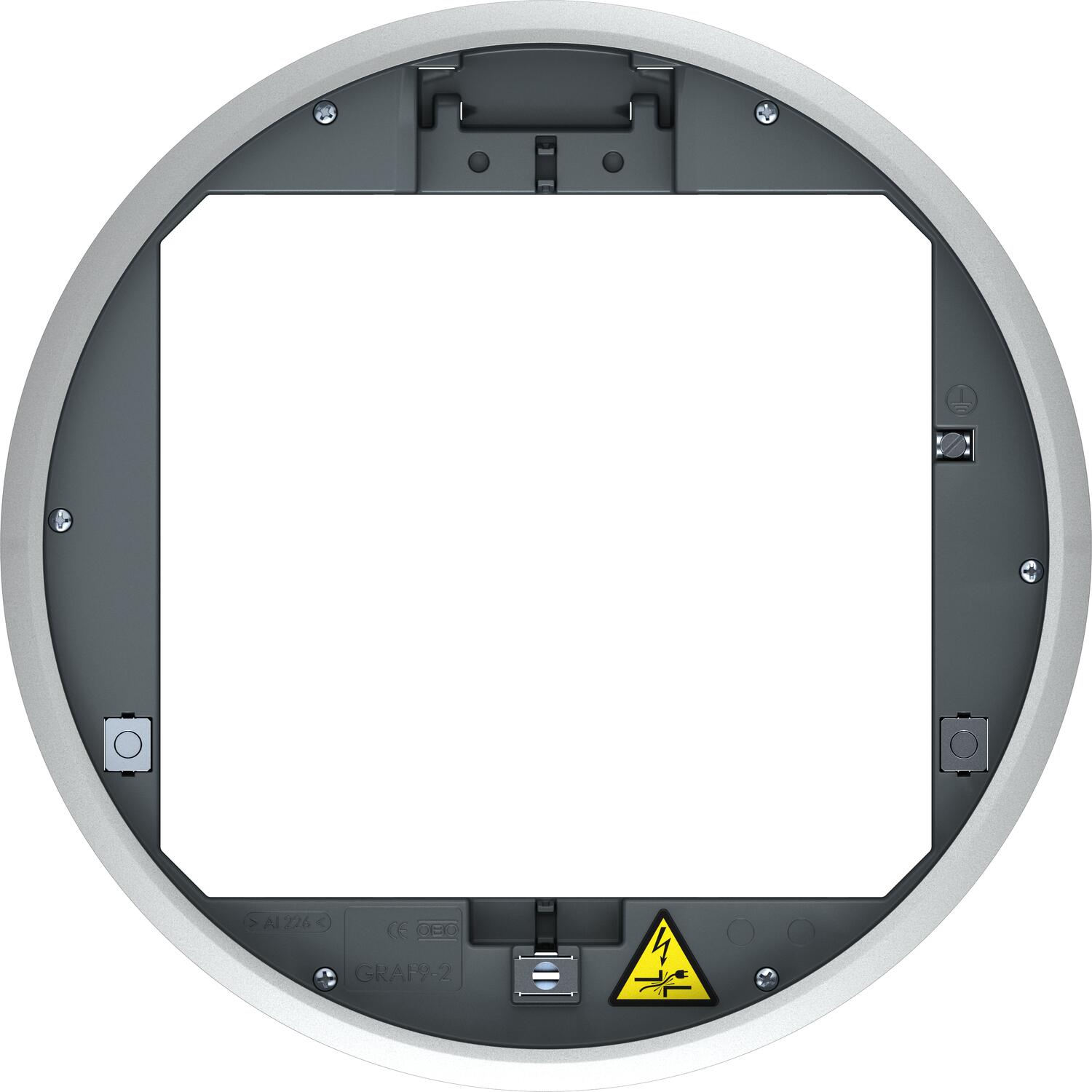

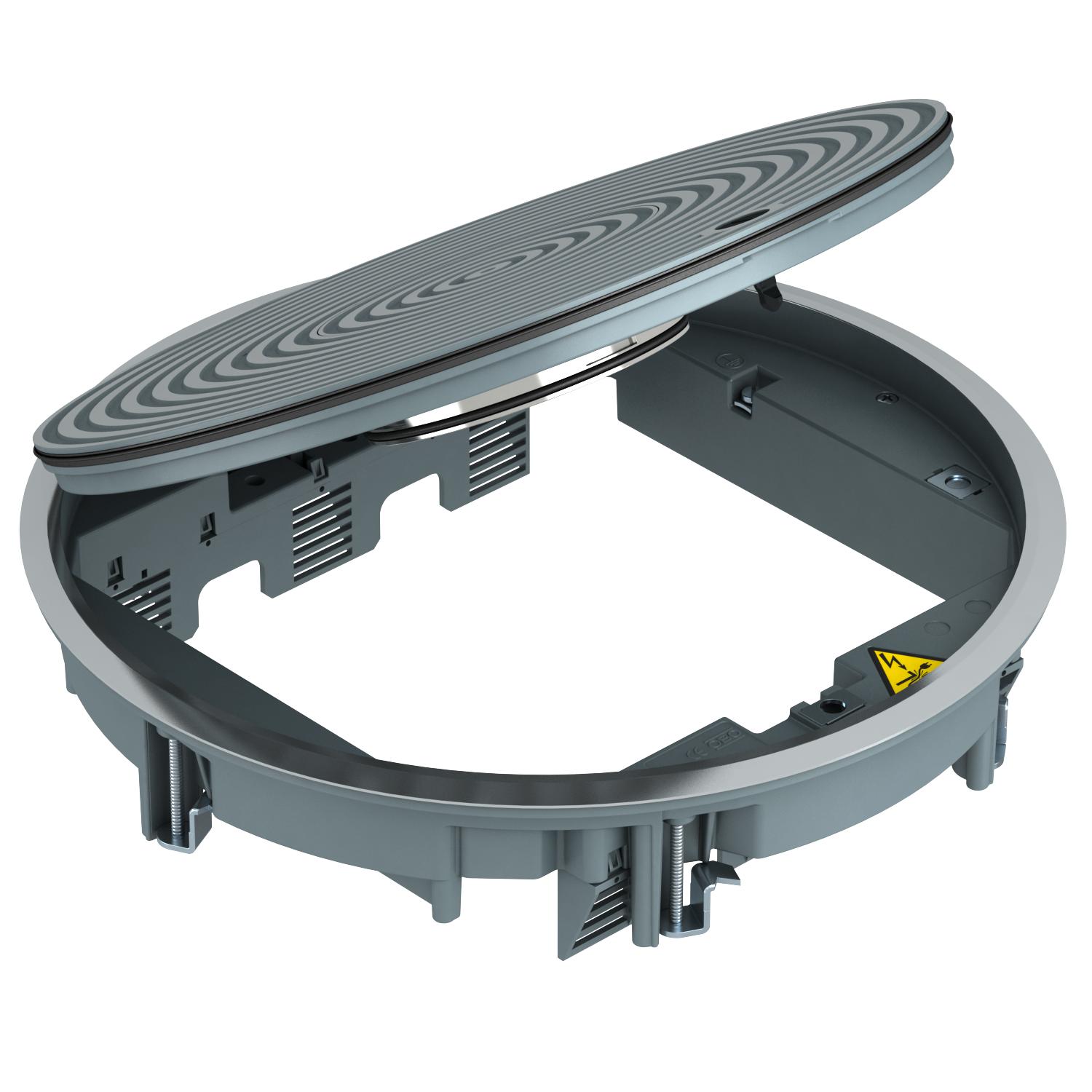

Torretta a scomparsa GRAF9 | R9 | grigio ferro; RAL 7011

Torretta a scomparsa GRAF9

N. art. 7405746 | EAN 4012195866985

N. art. / Tipo	7405746 / GRAF9-2 U 7011

Dimensione nominale per torretta	R9

Colore	grigio ferro; RAL 7011

Descrizione del prodotto

Descrizione del prodotto

Modulo apparecchi con uscita cavi con Tubus per pavimenti trattati con lavaggio bagnato fino a 12 dispositivi Modul 45 in 3 supporti universali UT4. Inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.
Torretta con tubo telescopico per pavimenti trattati con lavaggio bagnato. Adatta per box portapparecchi GT I14, MT45V 0, UT4 o supporti prese CEE.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per canali sotto pavimento chiusi a filo battuto	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	sì
Altezza pavimento min.	80 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Colore	grigio ferro; RAL 7011
Con spessore per rivestimento	no
Diametro di montaggio	305
Diametro esterno	325 mm
Dimensione nominale per torretta	R9

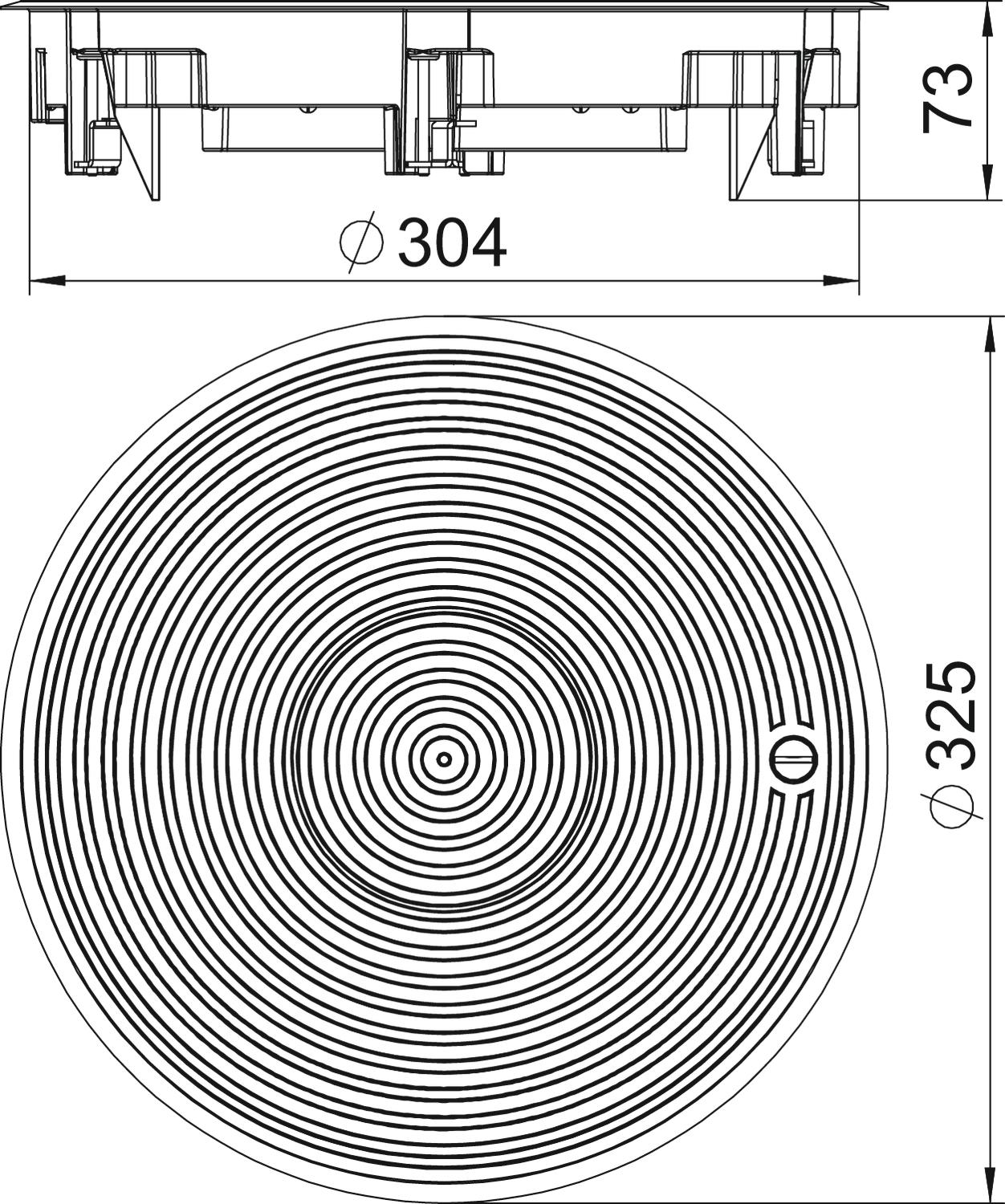

Dimensionee	Ø325x74
Grado di protezione (IP) con coperchio aperto	IP20

Grado di protezione (IP) con coperchio chiuso	IP45
Grado di protezione IK-Code	IK10
Materiale	Alluminio pressofuso
Meccanismo di apertura	Bussola girevole
Numero di apparecchi installabili	12
Numero di porta apparecchi	3
Omologazioni	VDE
Possibilità di incasso della guarnizione	sì
Profondità di montaggio	80 mm
Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	sì
Versione telaio	Telaio protezione
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Dimensione nominale per torretta	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRAF9-2 U 7011	R9	grigio ferro; RAL 7011	7405746	pz	1 pz	594,49 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz

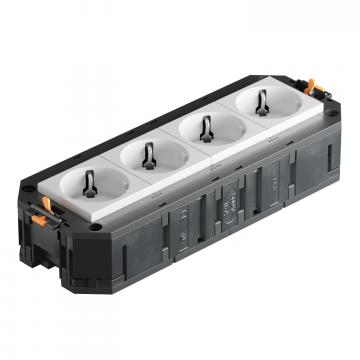

Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
