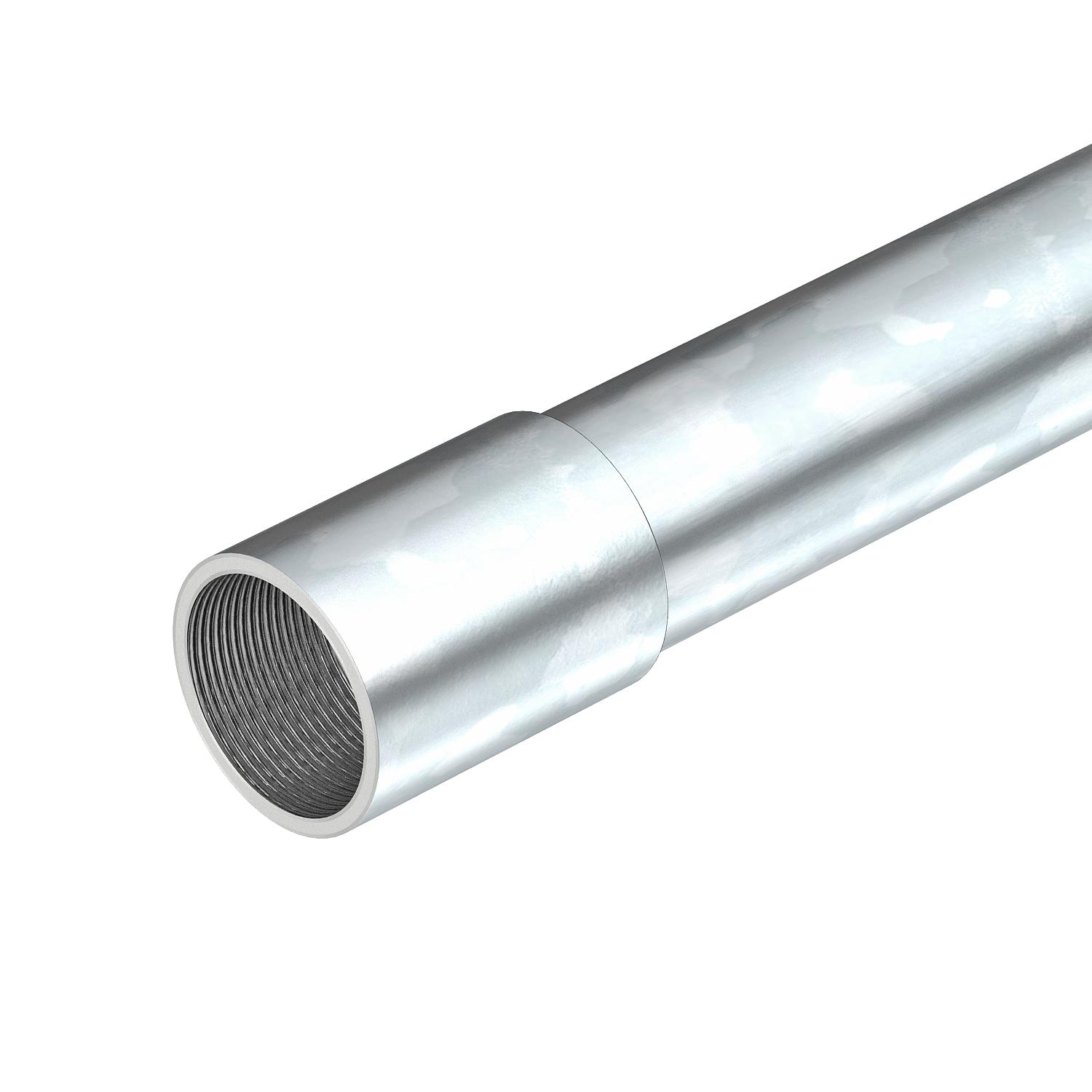

Tubo in acciaio, con filettatura, zincato galvanicamente

N. art. 2046865 | EAN 4012195924890 | ELDAS-No. 125 971 699

3000 mm
Descrizione del prodotto
Descrizione del prodotto
Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 2 (media). Per tubo è già avvitato un manicotto di giunzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Filettatura metrica
  • Grado di protezione IP 40
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

A parete
Applicazione a calcestruzzo
Codice di classificazione 55571
Collegamento 1 tubo d'installazione Manicotto
Collegamento 2 tubo d'installazione Filettatura esterna (metrica)
Con manicotto

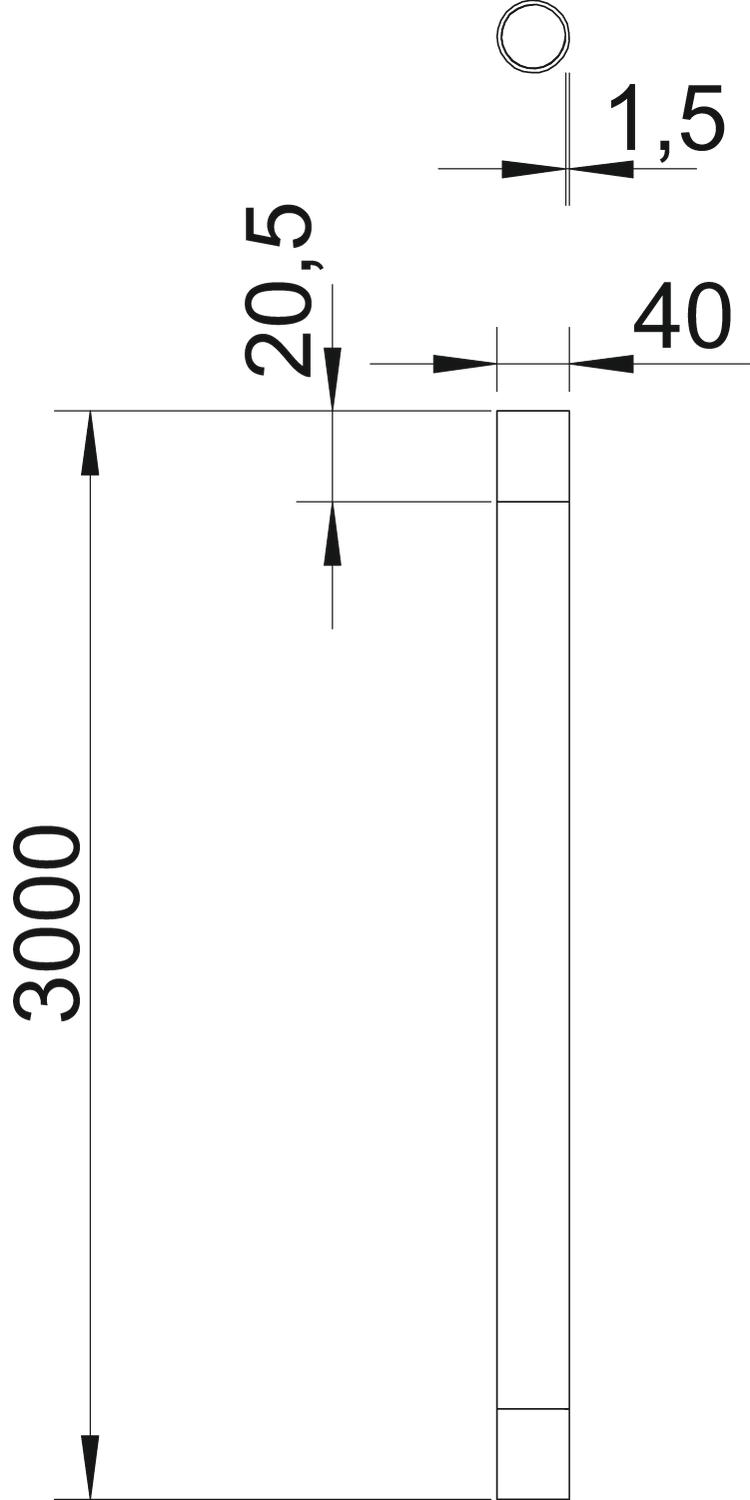

Diametro esterno 40 mm
Dimensione D 40 mm
Dimensione I 20,5 mm
Dimensione L 3000 mm
Dimensione M (mm) M40
Dimensione t 1,5 mm
Dimensionee M40x1,5,3000
Filettatura M40x1,5
Installazione in esterno no
Installazione in intercapedini
Installazione in terra no
Installazione sotto pavimento (battuto)
Installazione sotto pavimento (bitume, asfalto a caldo)
Installazione sul legno
Lughezza. 3000 mm
Macchine e installazioni per impianti no
Materiale Acciaio
Range di temperatura di esercizio max 400 °C
Range di temperatura di esercizio min. -45 °C
Sotto intonaco
Superficie zincato galvanicamente
Superficie lucida no
Superficie spazzolata no
Versione tubi rigido con filetto
Tutti i tipi

Tutti i tipi

Tipo Dimensione D Dimensione L Dimensione t Filettatura ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SM16W G 16 mm 3000 mm 1,3 mm M16x1,5 125 971 199 2046861
30 m 963,74 CHF Prezzo / 100 m
SM20W G 20 mm 3000 mm 1,5 mm M20x1,5 125 971 299 2046862
30 m 1.211,84 CHF Prezzo / 100 m
SM25W G 25 mm 3000 mm 1,5 mm M25x1,5 125 971 499 2046863
30 m 1.437,52 CHF Prezzo / 100 m
SM32W G 32 mm 3000 mm 1,5 mm M32x1,5 125 971 599 2046864
21 m 2.145,03 CHF Prezzo / 100 m
SM40W G 40 mm 3000 mm 1,5 mm M40x1,5 125 971 699 2046865
15 m 2.564,26 CHF Prezzo / 100 m
SM50W G 50 mm 3000 mm 1,5 mm M50x1,5 125 971 799 2046866
15 m 3.292,13 CHF Prezzo / 100 m
SM63W G 63 mm 3000 mm 1,7 mm M63x1,5 125 971 899 2046867
9 m 4.574,14 CHF Prezzo / 100 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

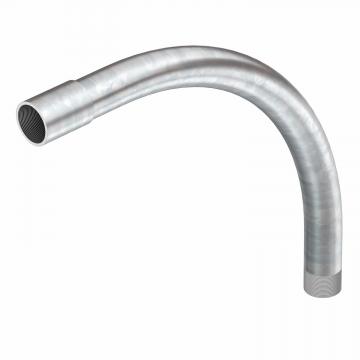

Curva in acciaio, zincata galvanicamente, con filettatura Curva in acciaio, zincata galvanicamente, con filettatura SBNM40 G ----- 2046782
15 pz 3.163,30 CHF Prezzo / 100 pz

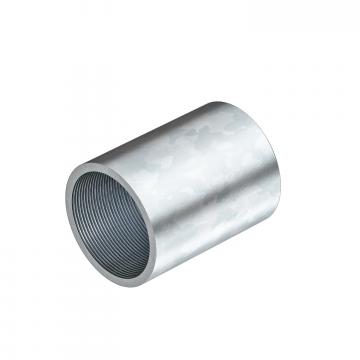

Manicotto in acciaio zincato galvanicamente, con filettatura Manicotto in acciaio zincato galvanicamente, con filettatura SVM40W G 126 194 150 2046879
25 pz 727,90 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

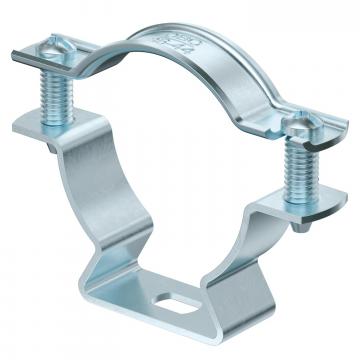

Collare di fissaggio 733 G Collare di fissaggio 733 G ASL 733 44 G 126 176 389 1362780
20 pz 244,85 CHF Prezzo / 100 pz
Boccola terminale, apribile, metrica, grigio chiaro Boccola terminale, apribile, metrica, grigio chiaro 129 TB M40 ----- 2047863
30 pz 208,69 CHF Prezzo / 100 pz
