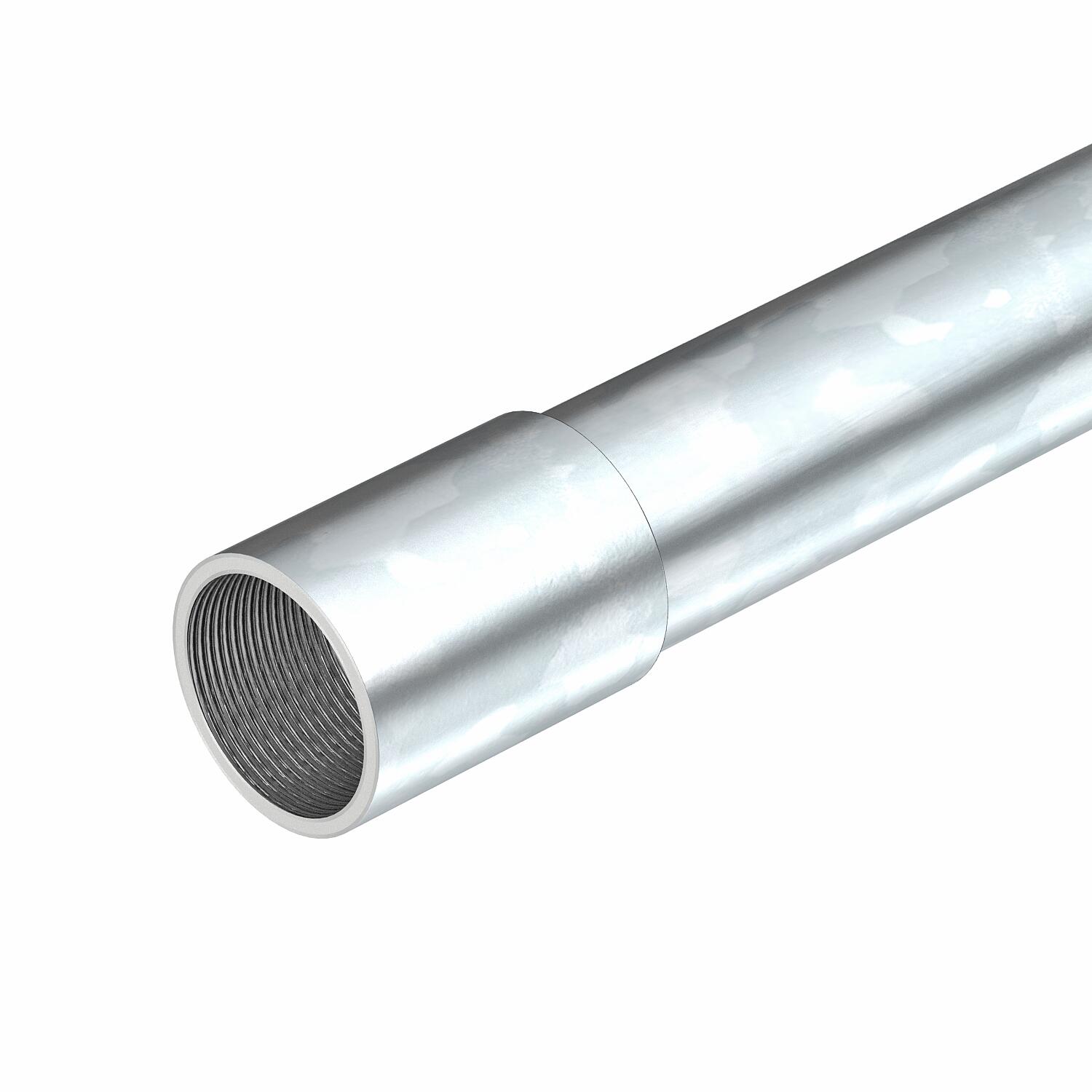

Tubo in acciaio, con filettatura, zincato galvanicamente 63 | 3000 | 1,7 | M63x1,5

Tubo in acciaio, con filettatura, zincato galvanicamente

N. art. 2046867 | EAN 4012195924913 | ELDAS-No. 125 971 899

N. art. / Tipo

Dimensione D

Dimensione L	3000 mm

Dimensione t

Filettatura

Descrizione del prodotto

Descrizione del prodotto

Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 2 (media). Per tubo è già avvitato un manicotto di giunzione.

Dati tecnici

Dati tecnici

A parete	sì
Applicazione a calcestruzzo	sì
Codice di classificazione	55571
Collegamento 1 tubo d'installazione	Manicotto
Collegamento 2 tubo d'installazione	Filettatura esterna (metrica)
Con manicotto	sì
Diametro esterno	63 mm
Dimensionee	M63x1,7,3000
Filettatura	M63x1,5
Installazione in esterno	no
Installazione in intercapedini	sì
Installazione in terra	no

Installazione sotto pavimento (battuto)	sì
Installazione sotto pavimento (bitume, asfalto a caldo)	sì
Installazione sul legno	sì
Macchine e installazioni per impianti	no
Materiale	Acciaio
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Sotto intonaco	sì
Superficie	zincato galvanicamente
Superficie lucida	no
Superficie spazzolata	no
Versione tubi	rigido con filetto

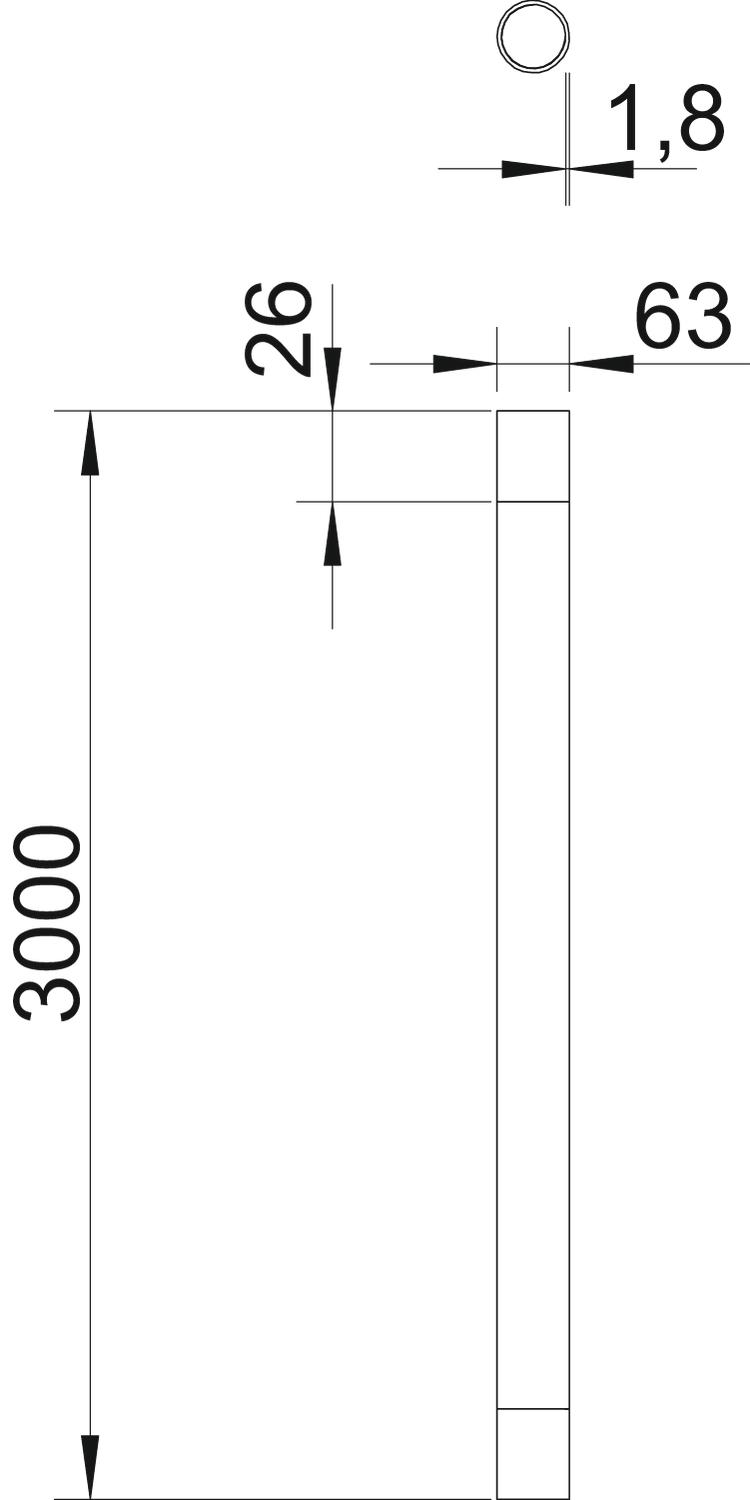

Misure

Dimensione D	63 mm
Dimensione I	25 mm
Dimensione L	3000 mm

Dimensione M (mm)	M63
Dimensione t	1,7 mm
Lughezza.	3000 mm

Tutti i tipi

Tutti i tipi

Tipo	Dimensione D	Dimensione L	Dimensione t	Filettatura	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SM16W G	16 mm	3000 mm	1,3 mm	M16x1,5	125 971 199	2046861	m	30 m	963,74 CHF Prezzo / 100 m
SM20W G	20 mm	3000 mm	1,5 mm	M20x1,5	125 971 299	2046862	m	30 m	1.211,84 CHF Prezzo / 100 m
SM25W G	25 mm	3000 mm	1,5 mm	M25x1,5	125 971 499	2046863	m	30 m	1.437,52 CHF Prezzo / 100 m
SM32W G	32 mm	3000 mm	1,5 mm	M32x1,5	125 971 599	2046864	m	21 m	2.145,03 CHF Prezzo / 100 m
SM40W G	40 mm	3000 mm	1,5 mm	M40x1,5	125 971 699	2046865	m	15 m	2.564,26 CHF Prezzo / 100 m
SM50W G	50 mm	3000 mm	1,5 mm	M50x1,5	125 971 799	2046866	m	15 m	3.292,13 CHF Prezzo / 100 m
SM63W G	63 mm	3000 mm	1,7 mm	M63x1,5	125 971 899	2046867	m	9 m	4.574,14 CHF Prezzo / 100 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

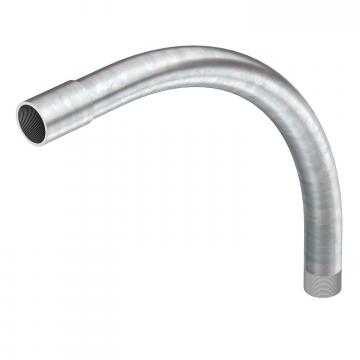

Curva in acciaio, zincata galvanicamente, con filettatura	SBNM63 G	-----	2046784	pz	3 pz	8.675,25 CHF Prezzo / 100 pz

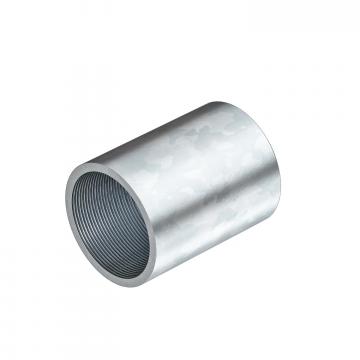

Manicotto in acciaio zincato galvanicamente, con filettatura	SVM63W G	126 194 170	2046881	pz	5 pz	1.282,07 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

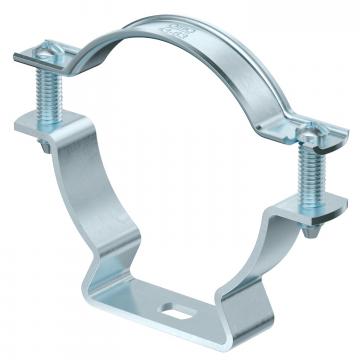

Collare di fissaggio 733 G	ASL 733 63 G	126 176 409	1362788	pz	20 pz	384,55 CHF Prezzo / 100 pz
Boccola terminale, apribile, metrica, grigio chiaro	129 TB M63	-----	2047898	pz	20 pz	432,61 CHF Prezzo / 100 pz
