Tubo in acciaio verniciato a polvere, nero, con filettatura 16 | 3000 | 1,3 | M16x1,5

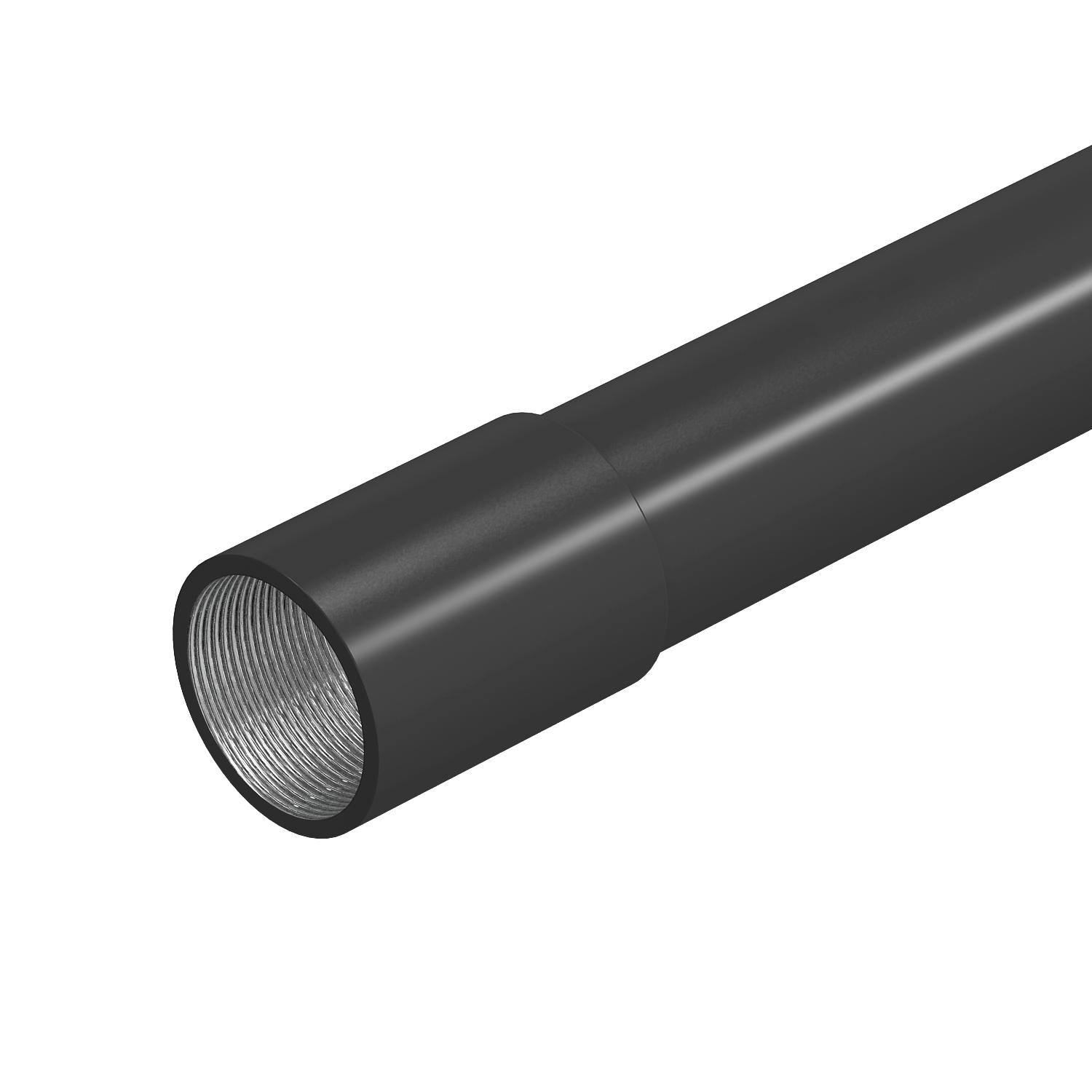

Tubo in acciaio verniciato a polvere, nero, con filettatura

N. art. 2046500 | EAN 4012195781028 | ELDAS-No. 125 971 100

N. art. / Tipo

Dimensione D

Dimensione L	3000 mm

Dimensione t

Filettatura

Descrizione del prodotto

Descrizione del prodotto

Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 2 (media). Per tubo è già avvitato un manicotto di giunzione.

Dati tecnici

Dati tecnici

A parete	sì
Applicazione a calcestruzzo	sì
Codice di classificazione	55561
Collegamento 1 tubo d'installazione	Manicotto
Collegamento 2 tubo d'installazione	Filettatura esterna (metrica)
Colore	nero; RAL 9005
Con manicotto	sì
Diametro esterno	16 mm
Dimensionee	M16, 3000mm
Filettatura	M16x1,5
Installazione in esterno	no
Installazione in intercapedini	sì
Installazione in terra	no

Installazione sotto pavimento (battuto)	sì
Installazione sotto pavimento (bitume, asfalto a caldo)	sì
Installazione sul legno	sì
Macchine e installazioni per impianti	sì
Materiale	Acciaio
Range di temperatura di esercizio max	250 °C
Range di temperatura di esercizio min.	-45 °C
Sotto intonaco	sì
Superficie	PES50 - poliestere / epossido
Superficie lucida	no
Superficie spazzolata	no
Versione tubi	rigido con filetto

Misure

Dimensione D	16 mm
Dimensione I	13 mm
Dimensione L	3000 mm

Dimensione M (mm)	M16
Dimensione t	1,3 mm
Lughezza.	3000 mm

Tutti i tipi

Tutti i tipi

Tipo	Dimensione D	Dimensione L	Dimensione t	Filettatura	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SM16W SW	16 mm	3000 mm	1,3 mm	M16x1,5	125 971 100	2046500	m	30 m	1.097,43 CHF Prezzo / 100 m
SM20W SW	20 mm	3000 mm	1,5 mm	M20x1,5	125 971 200	2046501	m	30 m	1.293,01 CHF Prezzo / 100 m
SM25W SW	25 mm	3000 mm	1,5 mm	M25x1,5	125 971 400	2046502	m	30 m	1.640,68 CHF Prezzo / 100 m
SM32W SW	32 mm	3000 mm	1,5 mm	M32x1,5	125 971 500	2046503	m	21 m	2.031,77 CHF Prezzo / 100 m
SM40W SW	40 mm	3000 mm	1,5 mm	M40x1,5	125 971 600	2046505	m	15 m	2.770,59 CHF Prezzo / 100 m
SM50W SW	50 mm	3000 mm	1,5 mm	M50x1,5	125 971 700	2046506	m	15 m	3.574,58 CHF Prezzo / 100 m
SM63W SW	63 mm	3000 mm	1,7 mm	M63x1,5	125 971 800	2046507	m	9 m	5.193,38 CHF Prezzo / 100 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

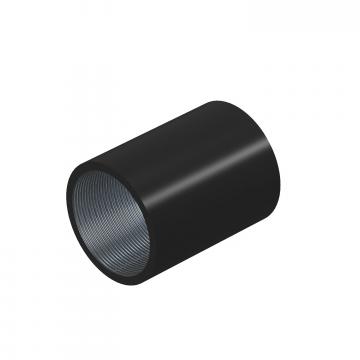

Manicotto in acciaio verniciato a polvere, colore nero, con filettatura	SVM16W SW	126 195 110	2046522	pz	25 pz	171,87 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Collare di fissaggio 733 G	ASL 733 17 G	126 176 339	1362762	pz	25 pz	156,15 CHF Prezzo / 100 pz

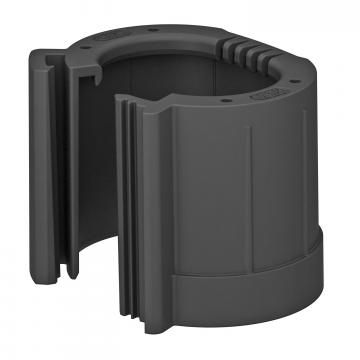

Boccola terminale, apribile, nera	129 TB M16 SW	-----	2047936	pz	50 pz	52,36 CHF Prezzo / 100 pz
