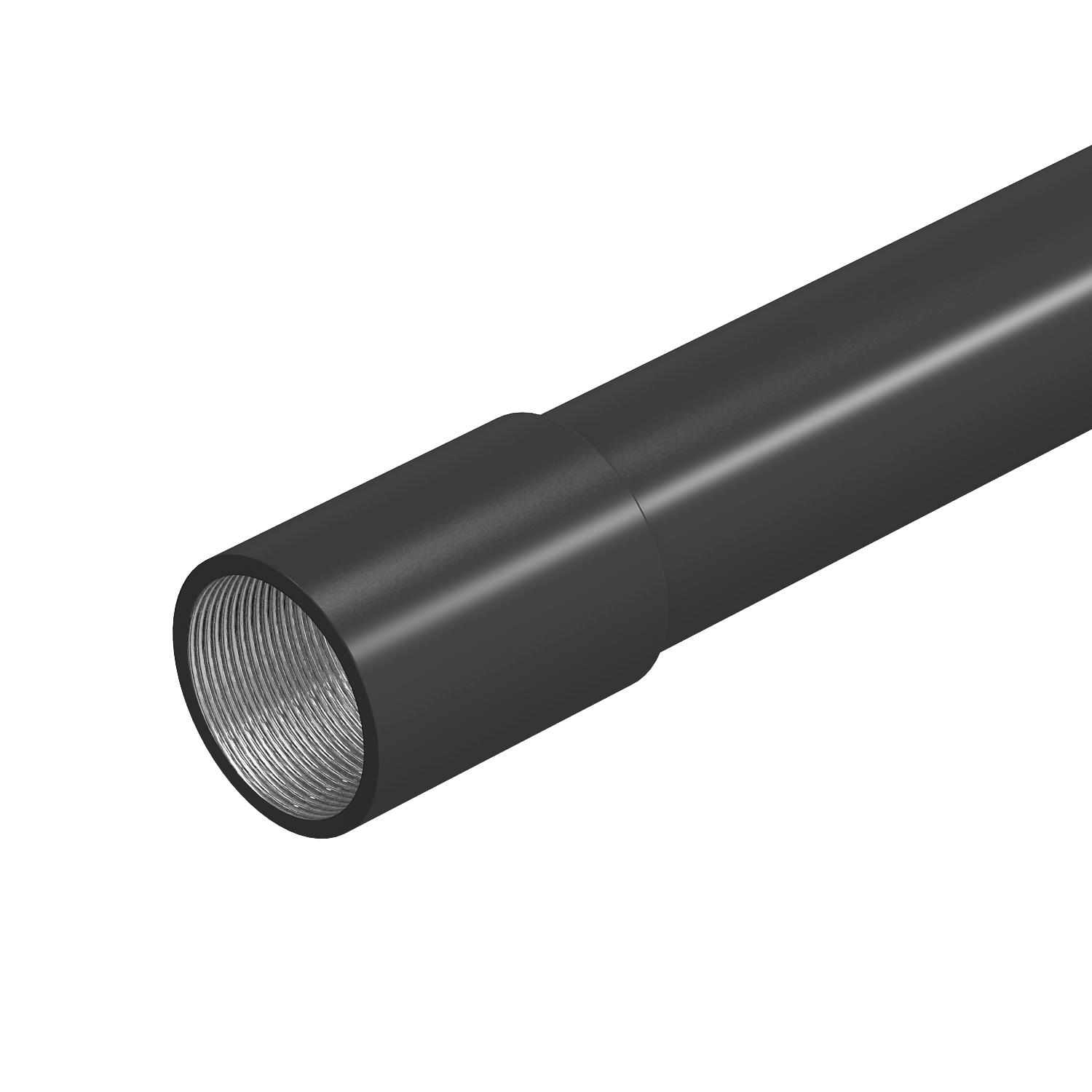

Tubo in acciaio verniciato a polvere, nero, con filettatura

N. art. 2046507 | EAN 4012195781141 | ELDAS-No. 125 971 800

3000 mm
Descrizione del prodotto

Descrizione del prodotto

Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 2 (media). Per tubo è già avvitato un manicotto di giunzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Filettatura metrica
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

A parete
Applicazione a calcestruzzo
Codice di classificazione 55561
Collegamento 1 tubo d'installazione Manicotto
Collegamento 2 tubo d'installazione Filettatura esterna (metrica)
Colore nero; RAL 9005
Con manicotto
Diametro esterno 63 mm
Dimensione D 63 mm
Dimensione I 25 mm
Dimensione L 3000 mm
Dimensione M (mm) M63
Dimensione t 1,7 mm
Dimensionee M63, 3000mm
Filettatura M63x1,5
Installazione in esterno no
Installazione in intercapedini
Installazione in terra no
Installazione sotto pavimento (battuto)
Installazione sotto pavimento (bitume, asfalto a caldo)
Installazione sul legno
Lughezza. 3000 mm
Macchine e installazioni per impianti
Materiale Acciaio
Range di temperatura di esercizio max 250 °C
Range di temperatura di esercizio min. -45 °C
Sotto intonaco
Superficie PES50 - poliestere / epossido
Superficie lucida no
Superficie spazzolata no
Versione tubi rigido con filetto
Tutti i tipi

Tutti i tipi

Tipo Dimensione D Dimensione L Dimensione t Filettatura ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SM16W SW 16 mm 3000 mm 1,3 mm M16x1,5 125 971 100 2046500
30 m 1.097,43 CHF Prezzo / 100 m
SM20W SW 20 mm 3000 mm 1,5 mm M20x1,5 125 971 200 2046501
30 m 1.293,01 CHF Prezzo / 100 m
SM25W SW 25 mm 3000 mm 1,5 mm M25x1,5 125 971 400 2046502
30 m 1.640,68 CHF Prezzo / 100 m
SM32W SW 32 mm 3000 mm 1,5 mm M32x1,5 125 971 500 2046503
21 m 2.031,77 CHF Prezzo / 100 m
SM40W SW 40 mm 3000 mm 1,5 mm M40x1,5 125 971 600 2046505
15 m 2.770,59 CHF Prezzo / 100 m
SM50W SW 50 mm 3000 mm 1,5 mm M50x1,5 125 971 700 2046506
15 m 3.574,58 CHF Prezzo / 100 m
SM63W SW 63 mm 3000 mm 1,7 mm M63x1,5 125 971 800 2046507
9 m 5.193,38 CHF Prezzo / 100 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

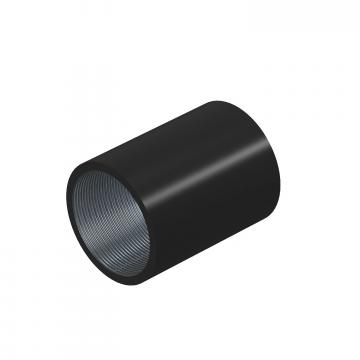

Manicotto in acciaio verniciato a polvere, colore nero, con filettatura Manicotto in acciaio verniciato a polvere, colore nero, con filettatura SVM63W SW 126 195 170 2046528
5 pz 1.173,44 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Collare di fissaggio 733 G Collare di fissaggio 733 G ASL 733 63 G 126 176 409 1362788
20 pz 384,55 CHF Prezzo / 100 pz
Boccola terminale, apribile, metrica, nera Boccola terminale, apribile, metrica, nera 129 TB M63 SW ----- 2047995
20 pz 402,33 CHF Prezzo / 100 pz
Download

Download

Download
Download

REACH Dichiarazione di conformità SM63W SW / 2046507 , 0.12MB , pdf
RoHS Dichiarazione di conformità SM63W SW / 2046507 , 0.12MB , pdf

SM63W SW / 2046507 SM63W SW / 2046507
