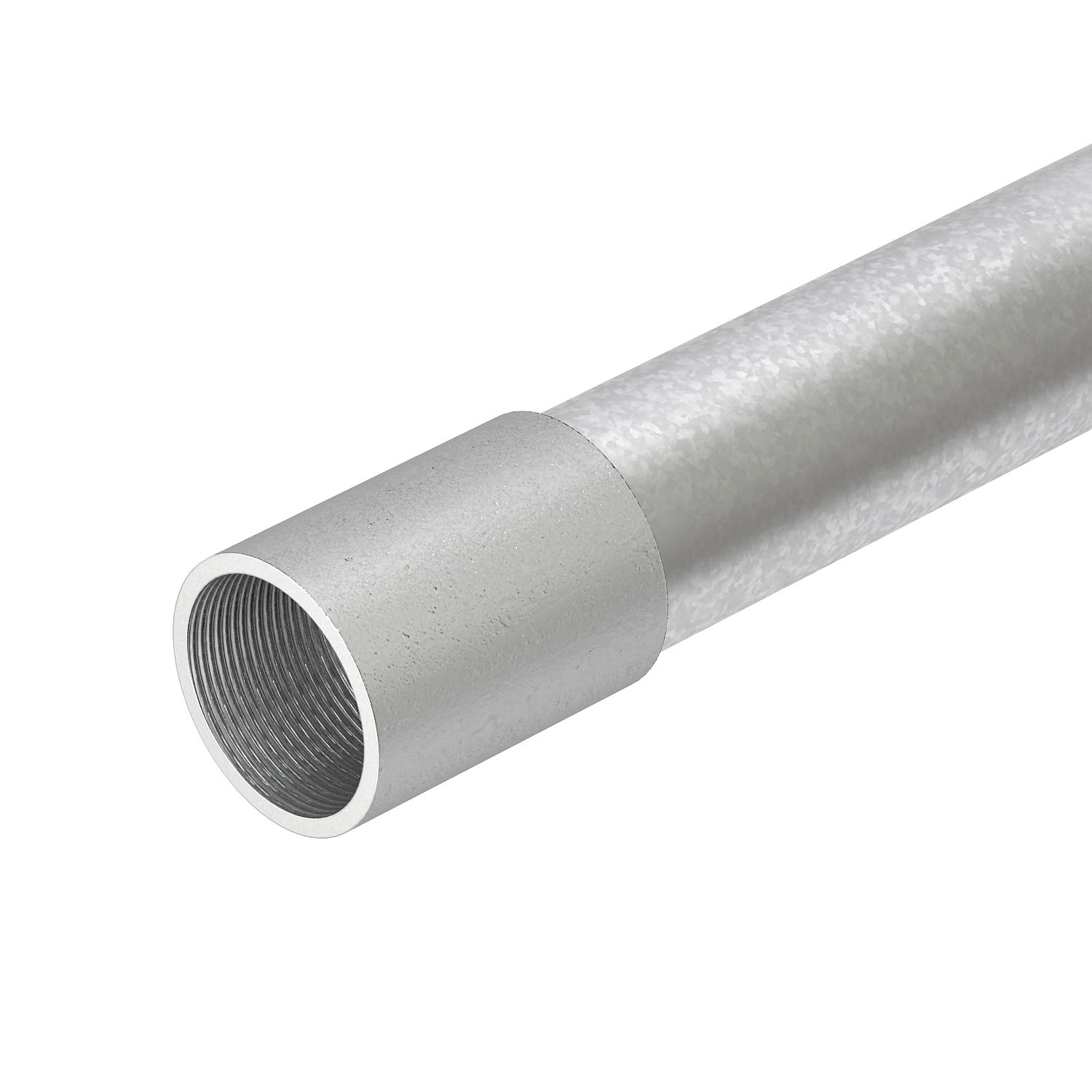

Tubo in acciaio zincato a caldo per immersione, con filettatura 16 | 3000 | 1,3 | M16x1,5

Tubo in acciaio zincato a caldo per immersione, con filettatura

N. art. 2046533 | EAN 4012195781424 | ELDAS-No. 125 971 119

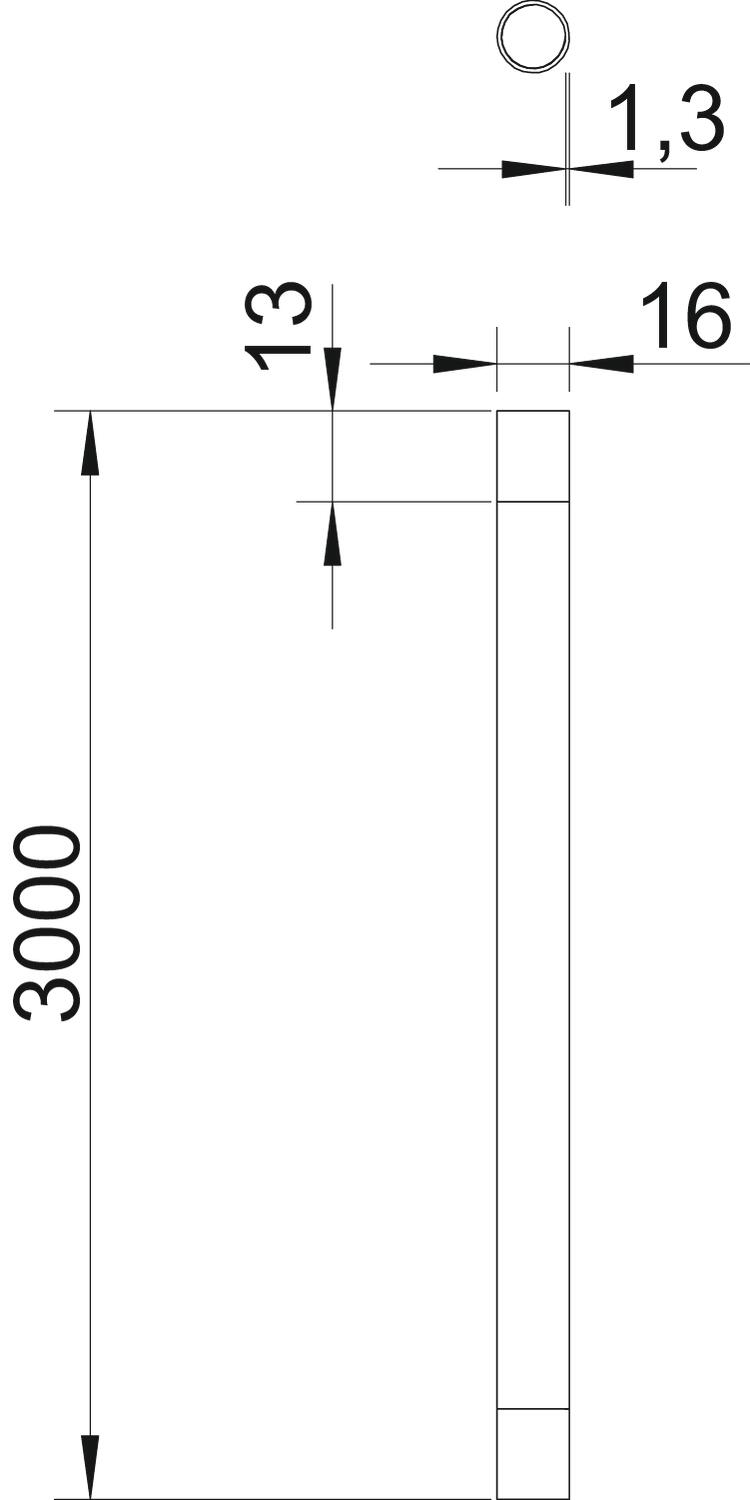

N. art. / Tipo

Dimensione D

Dimensione L	3000 mm

Dimensione t

Filettatura

Descrizione del prodotto

Descrizione del prodotto

Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 4 (alta). Per tubo è già avvitato un manicotto di giunzione.

Dati tecnici

Dati tecnici

A parete	sì
Applicazione a calcestruzzo	sì
Codice di classificazione	55571
Collegamento 1 tubo d'installazione	Manicotto
Collegamento 2 tubo d'installazione	Filettatura esterna (metrica)
Con manicotto	sì
Diametro esterno	16 mm
Dimensione D	16 mm
Dimensione I	13 mm
Dimensione L	3000 mm
Dimensione M (mm)	M16
Dimensione t	1,3 mm
Dimensionee	M16, 3000mm
Filettatura	M16x1,5
Installazione in esterno	sì

Installazione in intercapedini	sì
Installazione in terra	sì
Installazione sotto pavimento (battuto)	sì
Installazione sotto pavimento (bitume, asfalto a caldo)	sì
Installazione sul legno	sì
Lughezza.	3000 mm
Macchine e installazioni per impianti	sì
Materiale	Acciaio
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Sotto intonaco	sì
Superficie	zincato a caldo per immersione
Superficie lucida	no
Superficie spazzolata	no
Versione tubi	rigido con filetto

Tutti i tipi

Tutti i tipi

Tipo	Dimensione D	Dimensione L	Dimensione t	Filettatura	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SM16W FT	16 mm	3000 mm	1,3 mm	M16x1,5	125 971 119	2046533	m	30 m	1.314,66 CHF Prezzo / 100 m
SM20W FT	20 mm	3000 mm	1,5 mm	M20x1,5	125 971 219	2046534	m	30 m	1.488,65 CHF Prezzo / 100 m
SM25W FT	25 mm	3000 mm	1,5 mm	M25x1,5	125 971 419	2046535	m	30 m	1.966,61 CHF Prezzo / 100 m
SM32W FT	32 mm	3000 mm	1,5 mm	M32x1,5	125 971 519	2046536	m	21 m	2.661,96 CHF Prezzo / 100 m
SM40W FT	40 mm	3000 mm	1,5 mm	M40x1,5	125 971 619	2046537	m	15 m	3.129,15 CHF Prezzo / 100 m
SM50W FT	50 mm	3000 mm	1,5 mm	M50x1,5	125 971 719	2046538	m	15 m	3.922,20 CHF Prezzo / 100 m
SM63W FT	63 mm	3000 mm	1,8 mm	M63x1,5	125 971 819	2046540	m	9 m	5.704,11 CHF Prezzo / 100 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

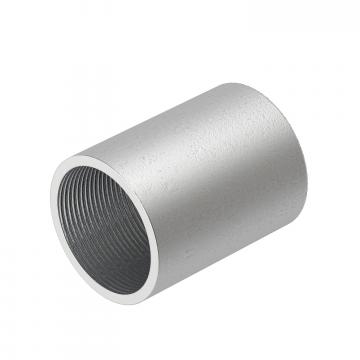

Manicotto in acciaio rivestito con zinco-nichel, con filettatura	SVM16W DN	126 196 110	2046553	pz	25 pz	282,50 CHF Prezzo / 100 pz

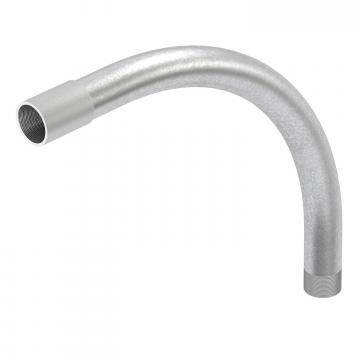

Curva in acciaio zincata a caldo per immersione, con filettatura	SBNM16 FT	-----	2046786	pz	15 pz	1.477,82 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Collare di fissaggio 733 FT	ASL 733 17 FT	126 177 419	1362712	pz	25 pz	290,36 CHF Prezzo / 100 pz
Boccola terminale, apribile, metrica, grigio chiaro	129 TB M16	-----	2047812	pz	50 pz	52,36 CHF Prezzo / 100 pz
