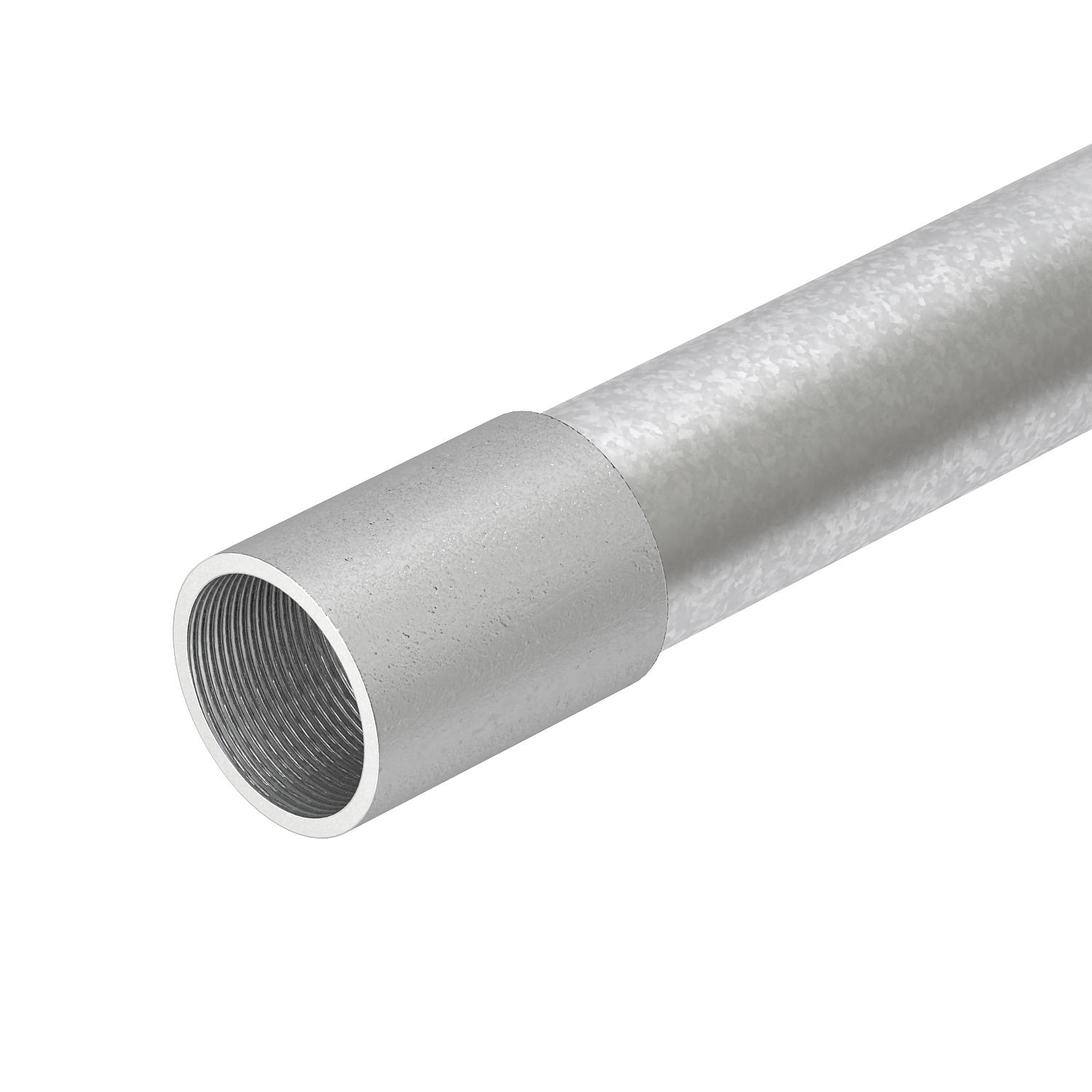

Tubo in acciaio zincato a caldo per immersione, con filettatura 20 | 3000 | 1,5 | M20x1,5

Tubo in acciaio zincato a caldo per immersione, con filettatura

N. art. 2046534 | EAN 4012195781431 | ELDAS-No. 125 971 219

N. art. / Tipo

Dimensione D

Dimensione L	3000 mm

Dimensione t

Filettatura

Descrizione del prodotto

Descrizione del prodotto

Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 4 (alta). Per tubo è già avvitato un manicotto di giunzione.

Dati tecnici

Dati tecnici

A parete	sì
Applicazione a calcestruzzo	sì
Codice di classificazione	55571
Collegamento 1 tubo d'installazione	Manicotto
Collegamento 2 tubo d'installazione	Filettatura esterna (metrica)
Con manicotto	sì
Diametro esterno	20 mm
Dimensionee	M20, 3000mm
Filettatura	M20x1,5
Installazione in esterno	sì
Installazione in intercapedini	sì
Installazione in terra	sì

Installazione sotto pavimento (battuto)	sì
Installazione sotto pavimento (bitume, asfalto a caldo)	sì
Installazione sul legno	sì
Macchine e installazioni per impianti	sì
Materiale	Acciaio
Range di temperatura di esercizio max	400 °C
Range di temperatura di esercizio min.	-45 °C
Sotto intonaco	sì
Superficie	zincato a caldo per immersione
Superficie lucida	no
Superficie spazzolata	no
Versione tubi	rigido con filetto

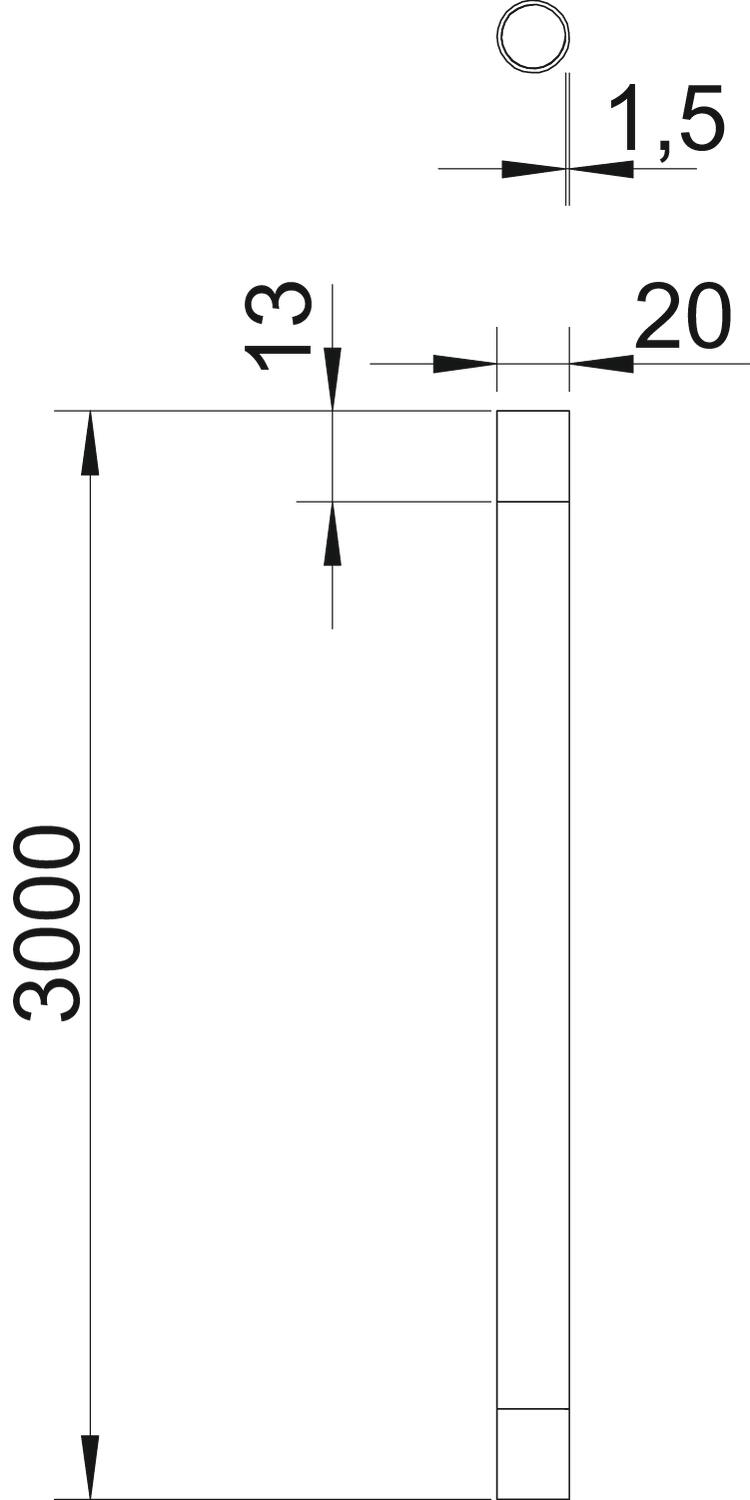

Misure

Dimensione D	20 mm
Dimensione I	13 mm
Dimensione L	3000 mm

Dimensione M (mm)	M20
Dimensione t	1,5 mm
Lughezza.	3000 mm

Tutti i tipi

Tutti i tipi

Tipo	Dimensione D	Dimensione L	Dimensione t	Filettatura	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SM16W FT	16 mm	3000 mm	1,3 mm	M16x1,5	125 971 119	2046533	m	30 m	1.314,66 CHF Prezzo / 100 m
SM20W FT	20 mm	3000 mm	1,5 mm	M20x1,5	125 971 219	2046534	m	30 m	1.488,65 CHF Prezzo / 100 m
SM25W FT	25 mm	3000 mm	1,5 mm	M25x1,5	125 971 419	2046535	m	30 m	1.966,61 CHF Prezzo / 100 m
SM32W FT	32 mm	3000 mm	1,5 mm	M32x1,5	125 971 519	2046536	m	21 m	2.661,96 CHF Prezzo / 100 m
SM40W FT	40 mm	3000 mm	1,5 mm	M40x1,5	125 971 619	2046537	m	15 m	3.129,15 CHF Prezzo / 100 m
SM50W FT	50 mm	3000 mm	1,5 mm	M50x1,5	125 971 719	2046538	m	15 m	3.922,20 CHF Prezzo / 100 m
SM63W FT	63 mm	3000 mm	1,8 mm	M63x1,5	125 971 819	2046540	m	9 m	5.704,11 CHF Prezzo / 100 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

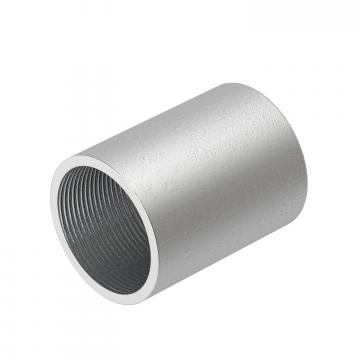

Manicotto in acciaio rivestito con zinco-nichel, con filettatura	SVM20W DN	126 196 120	2046554	pz	50 pz	336,86 CHF Prezzo / 100 pz

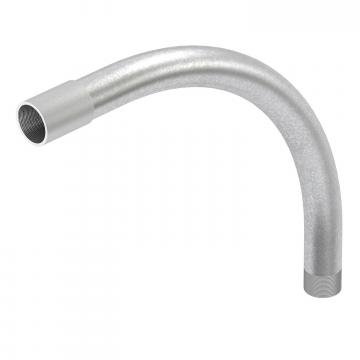

Curva in acciaio zincata a caldo per immersione, con filettatura	SBNM20 FT	-----	2046787	pz	25 pz	1.850,99 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

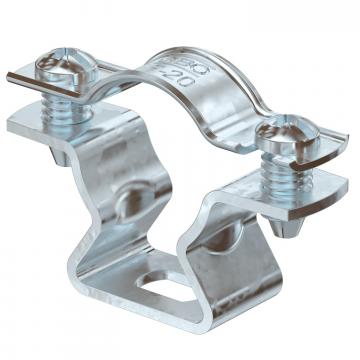

Collare di fissaggio 733 FT	ASL 733 20 FT	126 177 429	1362714	pz	25 pz	307,43 CHF Prezzo / 100 pz
Boccola terminale, apribile, metrica, grigio chiaro	129 TB M20	-----	2047831	pz	50 pz	80,65 CHF Prezzo / 100 pz
