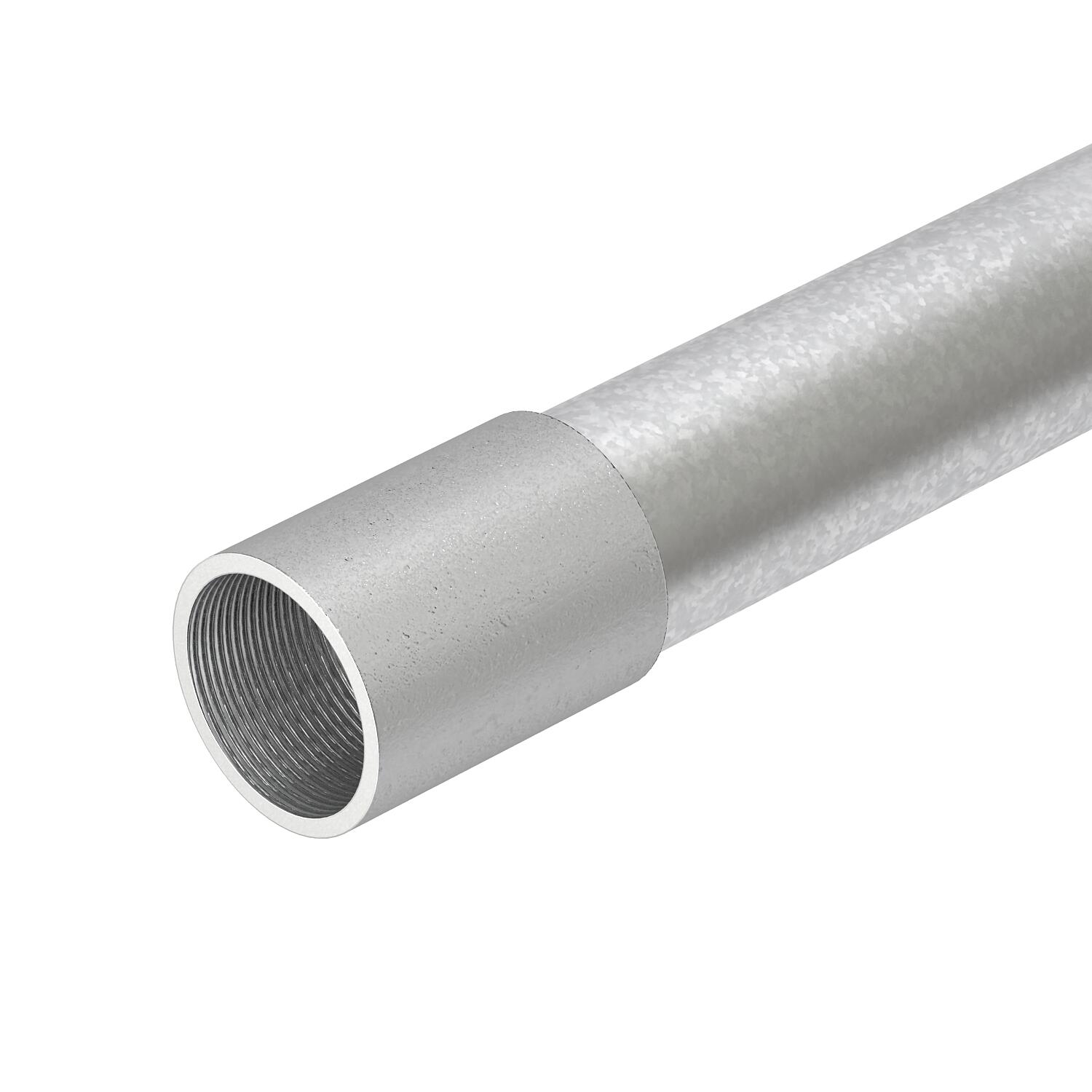

Tubo in acciaio zincato a caldo per immersione, con filettatura

N. art. 2046540 | EAN 4012195781547 | ELDAS-No. 125 971 819

3000 mm
Descrizione del prodotto

Descrizione del prodotto

Tubo per installazione elettrica secondo EN 61386-1 con estremità filettate secondo DIN EN 60423, per la protezione meccanica di cavi e conduttori.

Parete interna senza sbavature. Classe di protezione contro la corrosione 4 (alta). Per tubo è già avvitato un manicotto di giunzione.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Filettatura metrica
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

A parete
Applicazione a calcestruzzo
Codice di classificazione 55571
Collegamento 1 tubo d'installazione Manicotto
Collegamento 2 tubo d'installazione Filettatura esterna (metrica)
Con manicotto

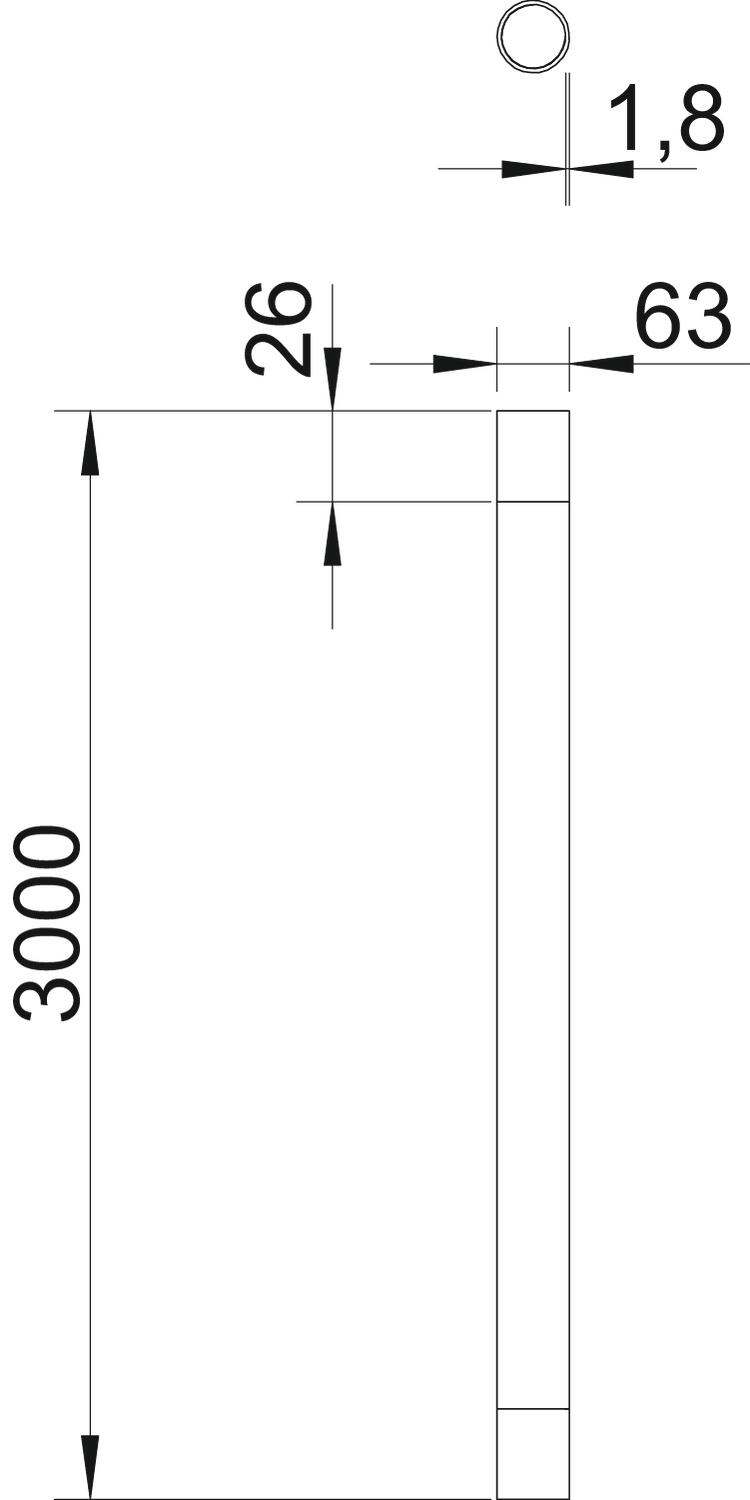

Diametro esterno 63 mm
Dimensione D 63 mm
Dimensione I 26 mm
Dimensione L 3000 mm
Dimensione M (mm) M63
Dimensione t 1,8 mm
Dimensionee M63, 3000mm
Filettatura M63x1,5
Installazione in esterno
Installazione in intercapedini
Installazione in terra
Installazione sotto pavimento (battuto)
Installazione sotto pavimento (bitume, asfalto a caldo)
Installazione sul legno
Lughezza. 3000 mm
Macchine e installazioni per impianti
Materiale Acciaio
Range di temperatura di esercizio max 400 °C
Range di temperatura di esercizio min. -45 °C
Sotto intonaco
Superficie zincato a caldo per immersione
Superficie lucida no
Superficie spazzolata no
Versione tubi rigido con filetto
Tutti i tipi

Tutti i tipi

Tipo Dimensione D Dimensione L Dimensione t Filettatura ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
SM16W FT 16 mm 3000 mm 1,3 mm M16x1,5 125 971 119 2046533
30 m 1.314,66 CHF Prezzo / 100 m
SM20W FT 20 mm 3000 mm 1,5 mm M20x1,5 125 971 219 2046534
30 m 1.488,65 CHF Prezzo / 100 m
SM25W FT 25 mm 3000 mm 1,5 mm M25x1,5 125 971 419 2046535
30 m 1.966,61 CHF Prezzo / 100 m
SM32W FT 32 mm 3000 mm 1,5 mm M32x1,5 125 971 519 2046536
21 m 2.661,96 CHF Prezzo / 100 m
SM40W FT 40 mm 3000 mm 1,5 mm M40x1,5 125 971 619 2046537
15 m 3.129,15 CHF Prezzo / 100 m
SM50W FT 50 mm 3000 mm 1,5 mm M50x1,5 125 971 719 2046538
15 m 3.922,20 CHF Prezzo / 100 m
SM63W FT 63 mm 3000 mm 1,8 mm M63x1,5 125 971 819 2046540
9 m 5.704,11 CHF Prezzo / 100 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

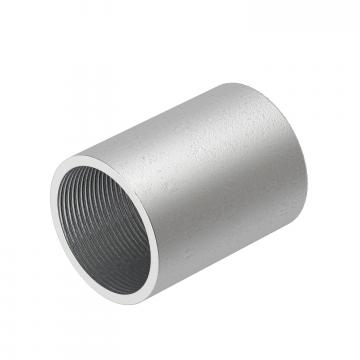

Manicotto in acciaio rivestito con zinco-nichel, con filettatura Manicotto in acciaio rivestito con zinco-nichel, con filettatura SVM63W DN 126 196 170 2046560
5 pz 2.096,94 CHF Prezzo / 100 pz

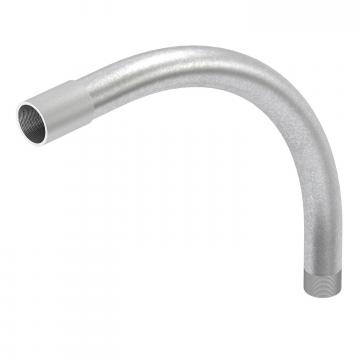

Curva in acciaio zincata a caldo per immersione, con filettatura Curva in acciaio zincata a caldo per immersione, con filettatura SBNM63 FT ----- 2046792
3 pz 8.387,71 CHF Prezzo / 100 pz

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Collare di fissaggio 733 FT Collare di fissaggio 733 FT ASL 733 63 FT 126 177 489 1362738
20 pz 556,40 CHF Prezzo / 100 pz
Boccola terminale, apribile, metrica, grigio chiaro Boccola terminale, apribile, metrica, grigio chiaro 129 TB M63 ----- 2047898
20 pz 432,61 CHF Prezzo / 100 pz
Download

Download

Download
Download

Dichiarazione di conformità Dichiarazione di conformità ,
Dichiarazione di conformità Dichiarazione di conformità ,
Dichiarazione di conformità UK SM63W FT / 2046540 , 0.14MB , pdf
REACH Dichiarazione di conformità SM63W FT / 2046540 , 0.12MB , pdf
RoHS Dichiarazione di conformità SM63W FT / 2046540 , 0.12MB , pdf

SM63W FT / 2046540 SM63W FT / 2046540
