Unità canale per GES4, altezza 100-150 mm
N. art. 7424620 | EAN 4012195244714
- Descrizione del prodotto
-

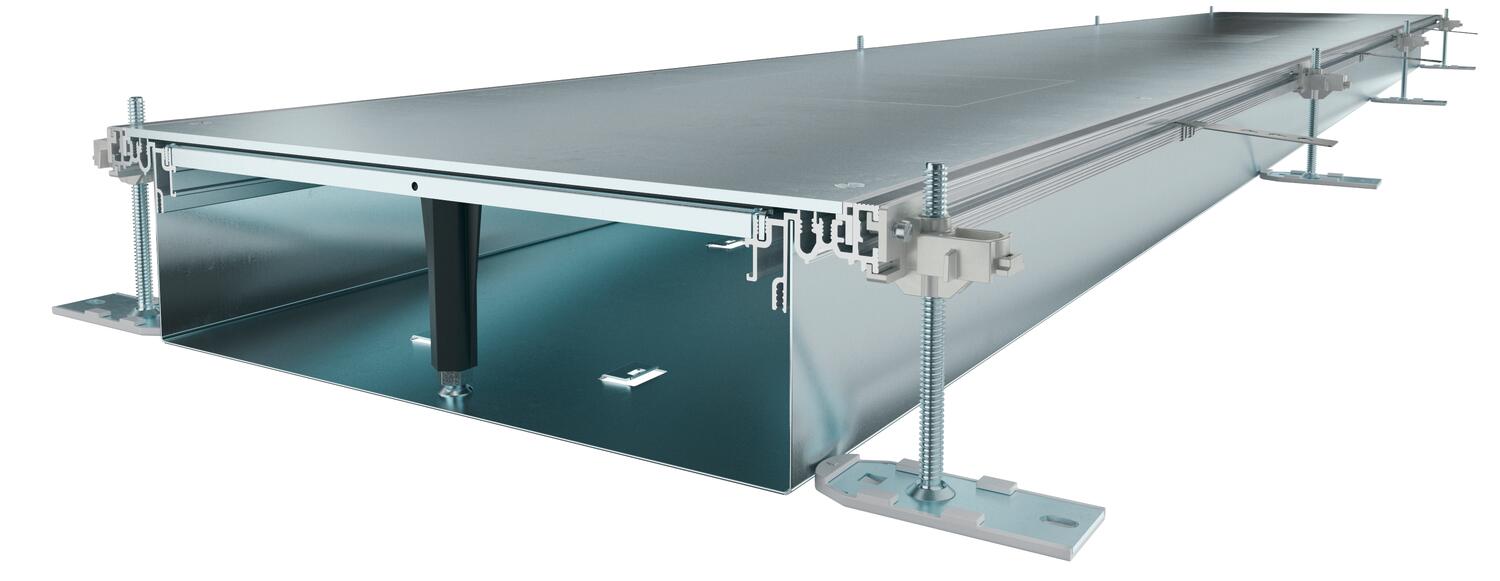

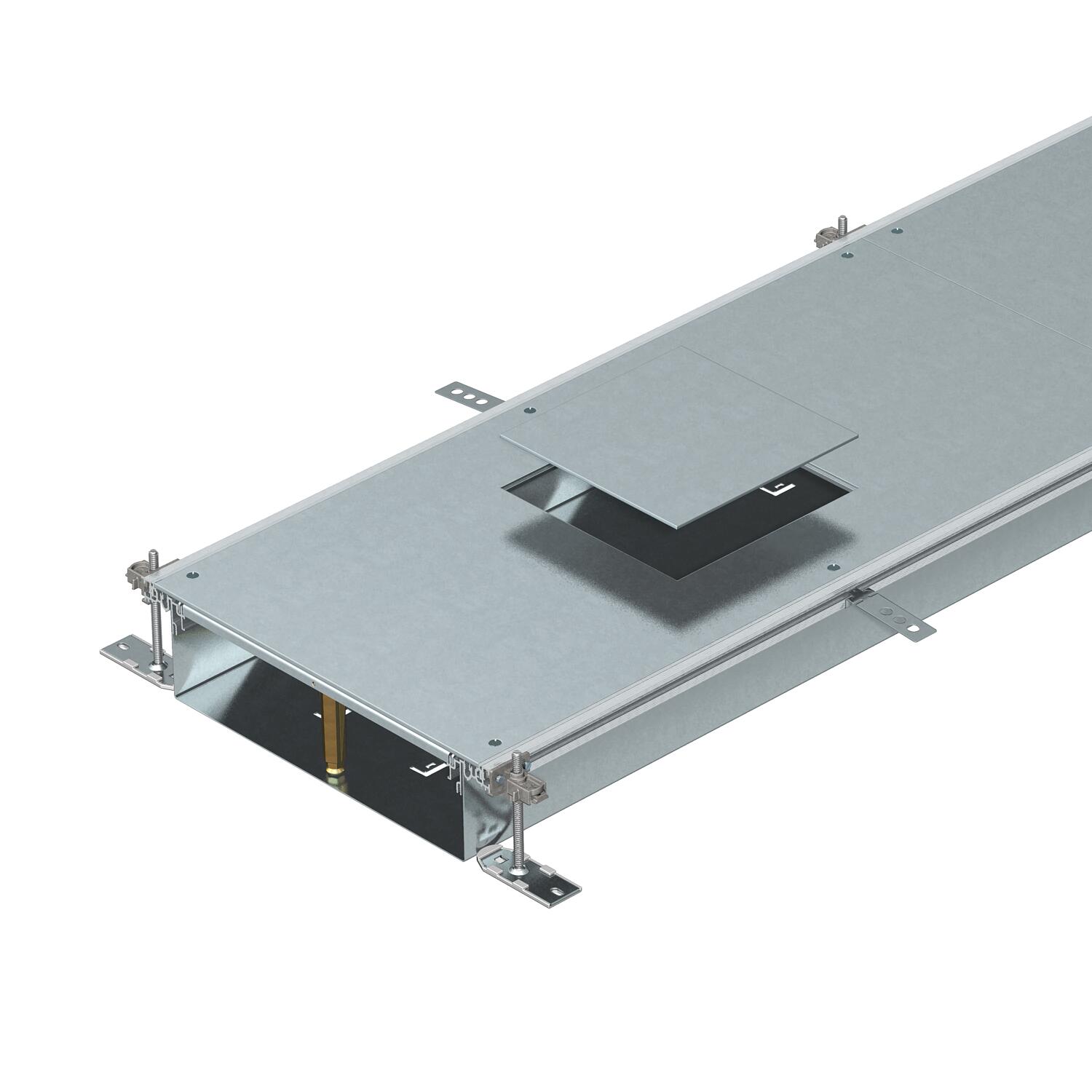

Descrizione del prodottoUnità canale pronta per il montaggio con 3 o 6 coperchi per apparecchi d'installazione per il passaggio dei cavi e per montare le unità di montaggio di dimensione nominale 4, costituita dalla parte inferiore del condotto (sottovasca con profili laterali e di posa del rivestimento pavimento) e coperchio del condotto con apertura di montaggio a chiusura cieca. Fondo predisposto con linguette di fissaggio per l'installazione di setti separatori. Nella dotazione di serie sono compresi 6 angolari di fissaggio livellabili in altezza, 6 ancoraggi a pavimento continuo e guarnizioni dei giunti del coperchio (3 pezzi per condotti con larghezza nominale 300) o supporti dei giunti del coperchio livellabili: 3 pezzi per condotti con larghezza nominale 400 e 6 pezzi per condotti di larghezza nominale di 500 e 600. Coperchio canale avvitato alla consegna.
-
- Dati tecnici
-
Dati tecnici

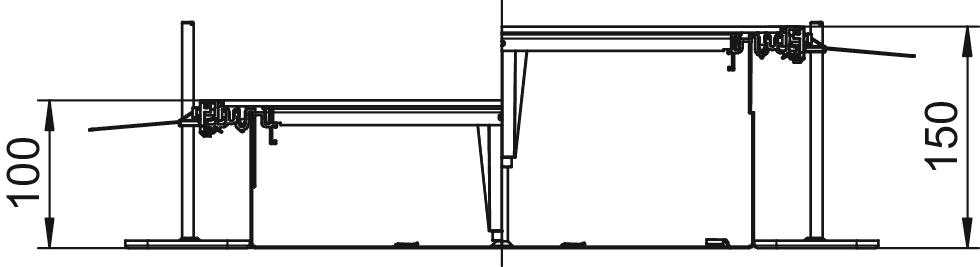

Adatto per giunto di dilatazione no Altezza canale min. 100 mm Altezza del canale max. 150 mm Altezza minima del massetto 100 Apertura di montaggio quadrato Apertura di montaggio per modulo apparecchi Apertura di montaggio per tank sopra pavimento no Con apertura di collegamento sì Con equipotenzializzazione no Con separatore no Con sporgenza sì Coperchio per apertura montaggio sì Coperture 3 Dimensione nominale per torretta 4 Dimensionee 2400x300x100 Disaccoppiabile no Fissaggio del coperchio a scatto no Fissaggio separatore inserire Intervallo di livellamento max 150 mm Intervallo di livellamento min. 100 mm Larghezza 300 mm Lughezza. 2400 mm Materiale Acciaio Numero delle unità di montaggio previste 3 Numero delle vie 3 St. Numero di pareti divisorie ad incastro 2 Parte superiore smontabile sì Piastra a pavimento sì Possibilità di incasso della guarnizione sì Spessore materiale coperchio 4 Superficie zincato in continuo - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto per conduttore di protezione
8AWR 127 590 109 6288704 10 pz 4,53 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Sollevatore con aspirazione, 300 N
WZ 1029 7408634 1 pz 254,43 CHF Prezzo / 1 pz - Download
-
Scheda tecnica OKA-W30010050D4 / 7424620 , 0.16MB , pdfDichiarazione di conformità UE OKA-W30010050D4 / 7424620 , 0.24MB , pdfIstruzioni di montaggio Istruzioni di montaggio sistemi di canali a filo battuto OKA-G e OKA-W , 0.02MB , pdf
