Protezione da sovratensioni negli ambienti a rischio di esplosione
Quando il pericolo di esplosione è particolarmente elevato
I fulmini e le sovratensioni in ambienti a rischio di esplosione possono avere gravi conseguenze se non sono installate protezioni da sovratensione e antifulmine professionali in quantità sufficiente. Tutte le aziende che producono, lavorano e stoccano materiali combustibili, sono soggette a un pericolo di esplosione. La protezione da sovratensione e antifulmine professionale, come ad esempio quella richiesta dalle norme IEC 62305-3 e IEC 62305-3 per ambienti a rischio di esplosione, è realizzabile mediante i prodotti omologati e collaudati di OBO Bettermann. In questo caso, i prodotti specifici sono la sbarra equipotenziale EX PAS, gli spinterometri di separazione per aree pericolose EX ISG H e i dispositivi di protezione speciali per sistemi di dati ed MSR. Per la protezione antifulmine esterna viene utilizzato il ATEX
Gli ambienti a rischio di esplosione (zone Ex) sono tutti quegli ambienti in cui si possono accumulare in grande quantità gas, vapori, nebulizzazioni o polveri che, insieme all'aria, formano una miscela esplosiva.

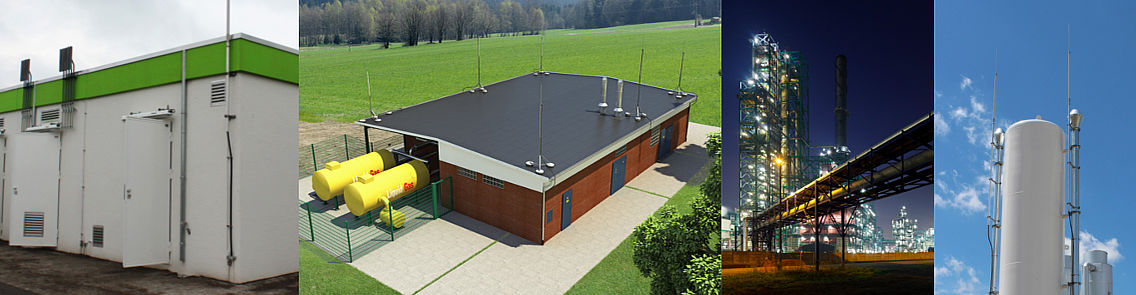

Tali ambienti sono presenti in particolare negli impianti elencati di seguito:
- Impianti di regolazione della pressione del gas e di misurazione
- Stazioni di manovra
- Serbatoi di stoccaggio
- Raffinerie
- Impianti di produzione dell'industria chimica e farmaceutica
La protezione da sovratensione e da fulmini implica sempre anche una protezione antincendio
Oltre a una sostanza infiammabile e all'ossigeno è necessaria anche una fonte di accensione per generare un'esplosione. Grazie alle misure contro la sovratensione e antifulmine di OBO viene evitata qualsiasi fonte di accensione (ad esempio onde elettromagnetiche o fulmini), oppure essa viene gestita in modo controllato e deviata.

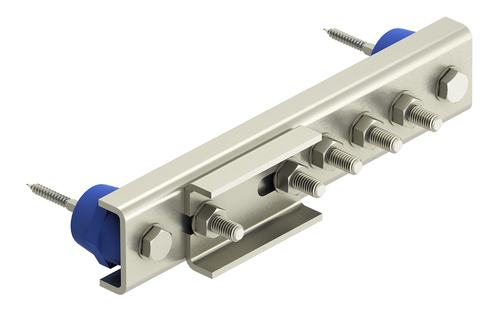

Sbarra equipotenziale EX PAS
Gli allacciamenti e i collegamenti dei sistemi di protezione contro i fulmini in ambienti a rischio di esplosione devono essere strutturati in modo tale che, in caso di passaggio di corrente del fulmine, non possano formarsi scintille in grado di accendersi.
Le sbarre equipotenziali tipo EX PAS (sbarre equipotenziali per aree a rischio di esplosione) possono essere utilizzate per l'equipotenzializzazione della protezione contro i fulmini conformemente alla norma IEC 62305-3 o per l'equipotenzializzazione della funzione/protezione conformemente alla norma DIN VDE 0100 parte 410/540.
La sbarra equipotenziale EX PAS, per aree a rischio di esplosione, presenta le caratteristiche seguenti:
- adatto per le zone di esplosione Ex 1/ 21 o 2/22
- massima classe di prova H a norma IEC 62561-1 per carichi elevati (applicazioni indoor e outdoor)
- in materiale resistente alla corrosione (acciaio inox)

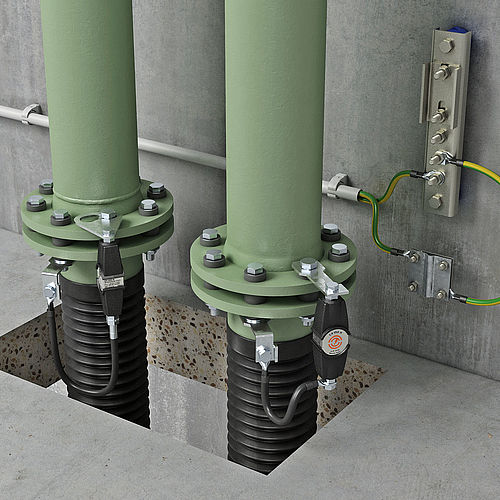

spinterometro di separazione EX ISG H
Per prevenire fulmini sui pezzi isolanti in ambienti a rischio di esplosione è necessario l'utilizzo di spinterometri di separazione certificati Ex. Lo spinterometro di separazione OBO EX ISG H certificato ATEX/IECEx isola i componenti dell'impianto dai flussi corrosivi e soddisfa i requisiti di collegamento di correnti da fulmini in ambienti protetti dal rischio di esplosione secondo IEC 62561-3.
Caratteristiche di prodotto dello spinterometro di separazione EX ISG H:
- resistenza chimica
- resistenza agli oli e alle oscillazioni estreme di temperatura
- stabilità ai raggi UV, resistenza agli agenti atmosferici
- incapsulatura a pressione "d" per zone Ex: resistente al gas e alla polvere
- resistenza all'acqua salina
- massima classe di prova H secondo IEC 62561-3
protezione da sovratensione per sistemi di dati e MSR: MDP-EX e FDB
Le tensioni indotte possono danneggiare gli apparecchi, i sistemi e i componenti elettrici per la tecnica di misurazione, comando e regolazione (MSR), anche senza folgorazione diretta, causando in certi casi persino un'esplosione. Le protezioni da fulmini OBO di tipo MDP sono testate e certificate per la sicurezza intrinseca (ia) in modo indipendente. Con un'elevata capacità di scarica fino a 10 kA, offrono la protezione ottimale per le applicazioni di misura, comando e regolazione.
Massima protezione dai fulmini grazie al deviatore isolato resistente all'alta tensione
Il per la massima protezione dai fulmini previene la scarica diretta tra il deviatore e l'oggetto da proteggere. Dopo una prima connessione equipotenziale nelle vicinanze dell'elemento di collegamento, il conduttore isCon® garantisce una distanza di sicurezza equivalente Se di max. 0,9 metri nell'aria a norma VDE 0185-305-3. Quindi è possibile il collegamento nelle vicinanze di costruzioni metalliche ed elettriche. Il deviatore è disponibile in 5 diverse versioni in modo da fornire il sistema di deviazione giusto per qualsiasi applicazione.
Maggiori informazioni sulla protezione da sovratensione e da fulmini sono contenute nella nostra guida "". Spiegazioni esaustive sulla protezione da fulmini sono inoltre disponibili nella nostra "", richiedibile al numero di telefono 02373 / 89 - 1500 o scaricabile in formato digitale.
